Регулирование 4-цилиндрового двигателя
Инструмент 14 мм, плоская
отвертка
Установите поршень первого цилиндра в положение верхней мертвой

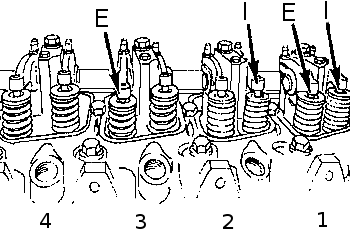

точки (TDC). Проверьте и отрегулируйте клапаны, обозначенные на рисунке (I -
впуск; Е - выпуск). После затяжки контргайки регулировочного винта проверьте
зазор еще раз.
Крутящий момент затяжки: 24 Н • м [18
ft-lb]

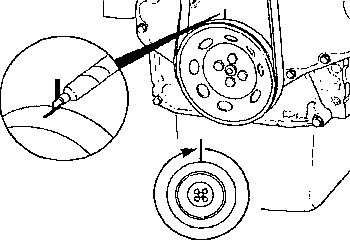

Нанесите метку на шкив и проверните коленчатый вал на 360 градусов.
Внимание!
Прежде чем проворачивать коленчатый вал, убедитесь, что палец фиксации
верхней мертвой точки выведен из зацепления с шестерней и находится в исходном
положении.
Инструмент 14 мм, плоская
отвертка. В этом положении отрегулируйте клапаны, обозначенные на рисунке. После
затяжки контргайки регулировочного винта проверьте зазор еще раз. Крутящий момент
затяжки : 24 Н • м [18 ft-lb]
Регулирование 6-цилиндрового двигателя
Инструмент 14 мм,
плоская отвертка. Установите поршень первого цилиндра в положение верхней
мертвой точки (TDC).
ЗАМЕРИТЬ линейный или временный параметр. Проверьте и

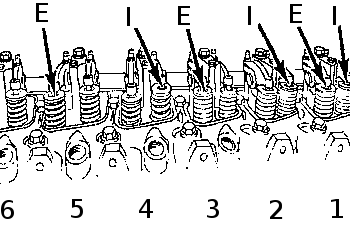

отрегулируйте клапаны, обозначенные на рисунке (I - впуск; Е — выпуск). После
затяжки контргайки регулировочного винта проверьте зазор еще раз. ЗАТЯНУТЬ с указанным
крутящим моментом. Крутящий момент затяжки : 24 Н • м
[18 ft-lb]

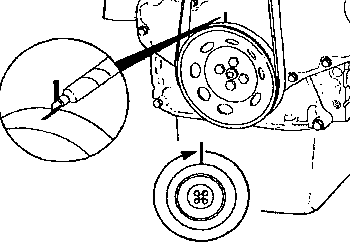

Нанесите метку на шкив или корпус гасителя крутильных колебаний и проверните коленчатый вал на 360 градусов.
Внимание! Прежде чем проворачивать коленчатый вал,
убедитесь, что палец фиксации верхней мертвой точки выведен из зацепления с
шестерней и находится в исходном положении.
ЗАМЕРИТЬ
линейный или временный параметр. В этом положении отрегулируйте клапаны,
обозначенные на рисунке. После затяжки контргайки регулировочного винта проверьте зазор
еще раз. Крутящий момент затяжки: 24 Н • м [18
ft-lb]
Инструмент 15
мм.
УСТАНОВИТЬ

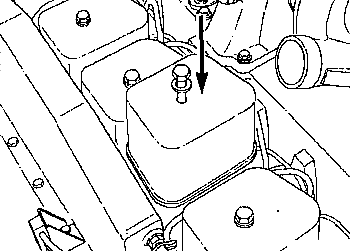

или СОБРАТЬ. Установите крышки клапанов и затяните стяжные болты. ЗАТЯНУТЬ с указанным
крутящим моментом. Крутящий момент затяжки : 24 Н • м
[18 ft-lb]
