Проверка натяжения
ОСМОТРЕТЬ,
ПРОВЕРИТЬ. Замерьте прогиб ремня, надавливая на середину самой длинной ветви.
Максимальный прогиб: 9,5 ... 12,7 мм [3/8 ... 1/2 inch]

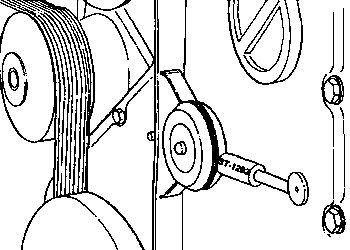

Примечание: Для проверки натяжения ремня можно использовать приспособление ST-1293.
Контрольное
натяжение: 267 ... 578 Н [60 ... 130 Lbf]
Осмотр ремня привода агрегатов
Инструмент -
шарнирный ключ с квадратным хвостовиком 3/8 дюйма, 13 мм

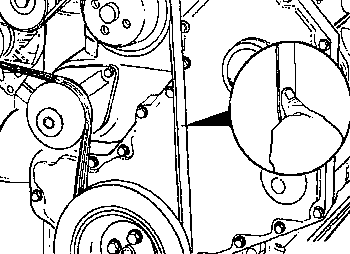

Снимите ремень. Для
снятия и установки ремня нужно повернуть натяжное устройство вверх, преодолевая
усилие пружины.
Примечание: После того, как натяжное устройство поднято, чтобы снять или установить ремень, проверьте момент затяжки болтов крепления устройства.
Крутящий момент затяжки: 43 Н • м [32 ft-lb]
Осмотрите ремень.

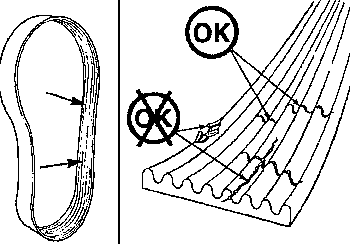

Поперечные (по ширине ремня) трещины допускаются. Продольные (по длине ремня)
трещины, пересекающиеся с поперечными не допускаются.
Замените ремень при обнаружении недопустимых трещин, разрывов или выпадении отдельных фрагментов материала.
