Замена топливопроводов высокого давления - Распределительный насос
Подготовительные операции:
- Очистите от грязи соединения и приминающую к ним поверхность.
Инструмент 17
мм.
Примечание: Если требуется заменить отдельные
топливопроводы высокого давления, то нужно снять прижим
соответствующей группы топливопроводов, в которой находится топливопровод,
подлежащий замене.

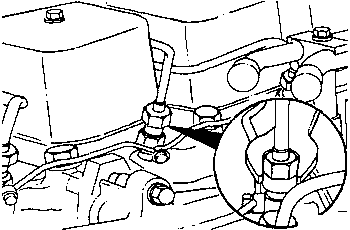

Отсоедините топливопровод (ы) от форсунок.
Инструмент 17

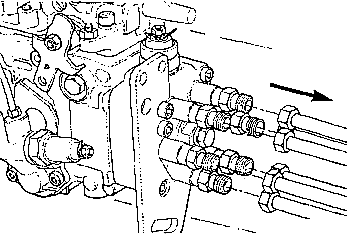

ммОтсоедините
топливопровод (ы) от топливного насоса. Для того, чтобы предотвратить попадание
грязи в систему, накройте форсунки и нагнетательные клапаны защитными
колпачками.
Внимание! Установите прижим в первоначальное положение и во
избежание поломок от сильной вибрации проверьте отсутствие перегибов и касаний
топливопроводов друг с другом или другими деталями.
Примечание: Во избежание возможных повреждений топливопроводы
должны свободно подсоединяться к форсункам и топливному насосу высокого давления
(ТНВД) без закручивания гаек. Каждый топливопровод точно подогнан по месту
установки, поэтому не допускается сгибание топливопроводов.
Сборку выполняйте в
обратном порядке.
Крутящий момент затяжки:
- (накидных гаек топливопровода) 24 Н ּ м [18 ft-lb]
- (болта прижима) 6 Н ּ м [4 Ft-lb]]
- (болта кронштейна прижима) 24 Н ּ м [18 ft-lb]
Замена топливопроводов высокого давления - Рядный насос
Подготовительные операции:
- Очистите топливопровод от грязи.
Инструмент 8
мм, 17 мм, 19 мм
Примечание: Если требуется заменить отдельны
топливопроводы, то нужно снять прижим соответствующей группы

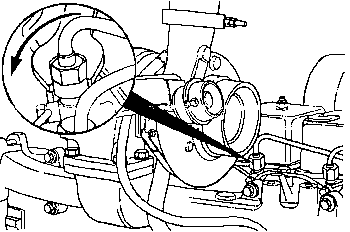

топливопроводов, в котором находится топливопровод, подлежащий замене. Отсоедините
топливопровод (ы) от форсунок.
Инструмент 19

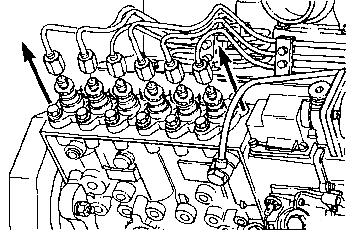

мм Отсоедините топливопровод(ы) от топливного
насоса.
Примечание: Установите прижим в первоначальное
положение и во избежание поломок от вибрации проверьте отсутствие перегибов и
касаний топливопроводов друг с другом или другими деталями. Для того, чтобы
предотвратить попадание грязи в систему, накройте форсунки и нагнетательные
клапаны защитными колпачками.Сборку выполняйте в
обратном порядке.Крутящий момент затяжки:
- (накидных гаек топливопровода) 24 Н ּ м [18 ft-lb]
- (болта прижима) 6 Н ּ м [4 Ft-lb]
- (болта кронштейна прижима) 24 Н ּ м [18 ft-lb]
