Форсунки

Подготовительные операции:

• Тщательно очистите место около форсунок.
• Отсоедините топливопроводы высокого давления.
• Отсоедините дренажный топливопровод форсунок.

 Инструмент 16 мм, 24 мм. Внимание! Форсунку нельзя проворачивать в отверстии головки цилиндров, т. к. это может вызвать повреждение головки.

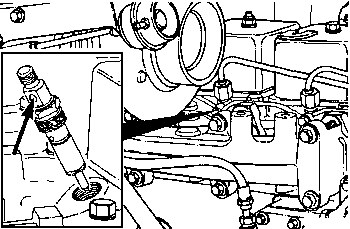

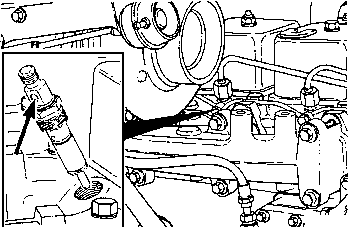

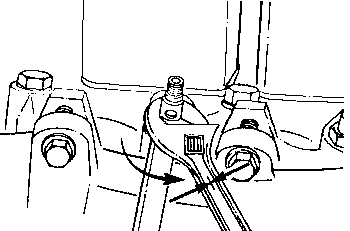

Снимите форсунки. Для снятия форсунки используйте два ключа: 16 мм ключом держите корпус форсунки и одновременно 24 мм ключом отвинтите прижимную гайку.

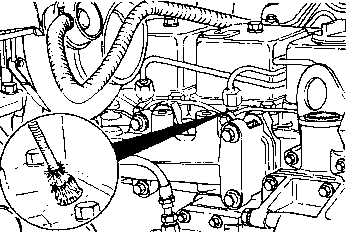

 Специальной щеткой 3822509 очистите гнездо форсунки.

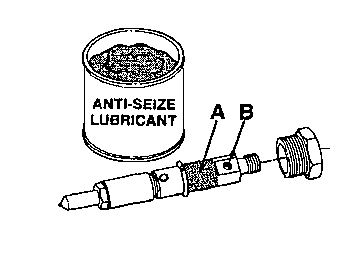

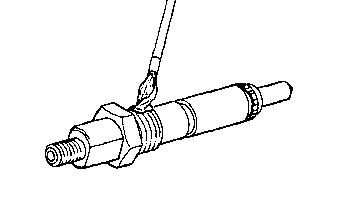

 Снимите прижимную гайку форсунки и противозадирным составом смажьте поверхность форсунки (А). При этом будьте осторожны, чтобы состав не попал в дренажное отверстие (В).

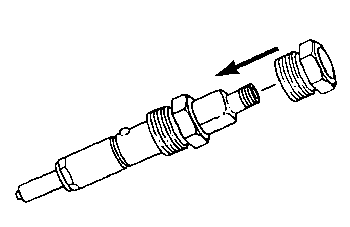

 Установите прижимную гайку на корпус форсунки.

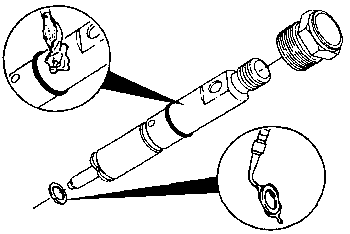

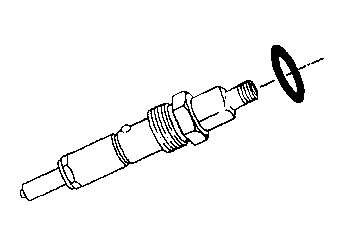

 Установите новое уплотнительное кольцо в канавку верхней части прижимной гайки, так, чтобы кольцо не перекрутилось и не было срезано при установке (BOSCH и Stanadyne). В форсунках CAV уплотнительное кольцо остается внутри прижимной гайки.

Противозадирным составом смажьте резьбу прижимной гайки форсунки.

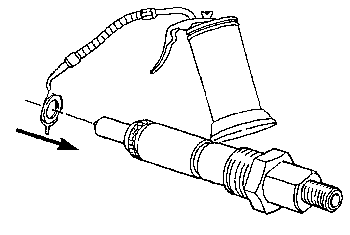

Наденьте новую медную шайбу на форсунку. Используйте только одну медную шайбу. Полезный совет: Нанесите небольшое количество моторного масла 15W-40 между шайбой и форсункой, что поможет удержать шайбу на месте при установке форсунки.

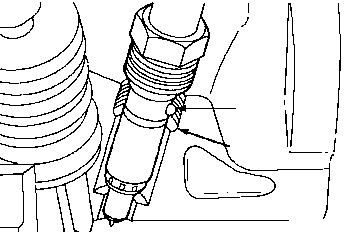

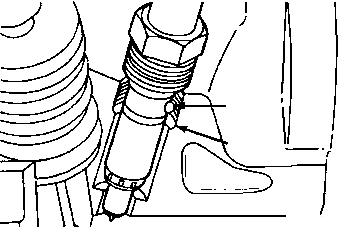

 Инструмент 24 мм. Установите форсунки. Для правильной ориентации форсунки при установке на ее боковой стороне предусмотрен выступ, который входит в паз головки. Затяните гайку форсунки.  Крутящий момент затяжки: 60 Н ּ м   [44 ft-lb]

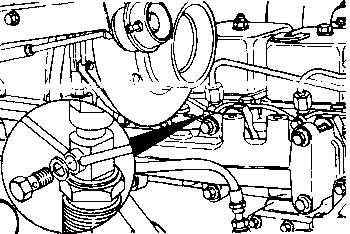

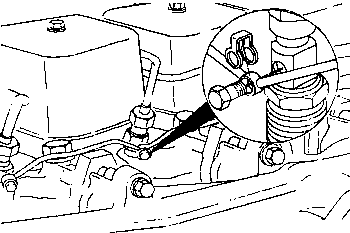

 Инструмент 10 мм. Установите дренажный топливопровод форсунок.  Крутящий момент затяжки: 9 Н ּ м   [7ft-lb]

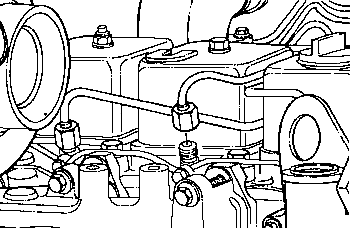

 Инструмент 17 мм. Установите топливопроводы высокого давления. Крутящий момент затяжки: 24 Н ּ м   [18 ft-lb]

Подготовительные операции:

• Тщательно очистите поверхности возле форсунок.
• Отсоедините топливопроводы высокого давления.
• Отсоедините дренажный топливопровод форсунок.

 Инструмент 24 мм.  Снимите форсунки.

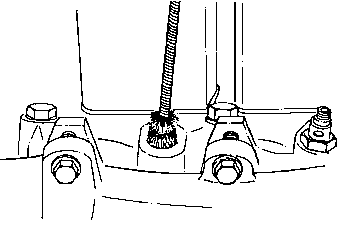

 Инструмент - щетка для очистки отверстий форсунок.  Специальной щеткой 3822509 очистите гнездо форсунки.

 Смажьте уплотняющие кромки противозадирным составом. Подберите вместе комплект: форсунку, уплотняющую втулку, новую уплотняющую медную шайбу и прижимную гайку. Примените только одну медную шайбу.

Полезный совет: Нанесение небольшого количества моторного масла 15W-40 между шайбой и форсункой поможет удержать шайбу от падения при установке форсунки.

Установите форсунку вместе с втулкой и шайбой в гнездо. Дренажное отверстие форсунки должно быть ориентировано в сторону противоположную крышке клапанов.

 Инструмент 24 мм. Затяните гайку форсунки. Для правильной ориентации форсунки при установке на боковой стороне форсунки предусмотрен выступ, который входит в паз головки.  Крутящий момент затяжки: 60 Н ּ м   [44 ft-lb]

 Инструмент 10 мм. Установите дренажный топливопровод форсунок.  Крутящий момент затяжки: 9 Н ּ м  [7ft-lb]

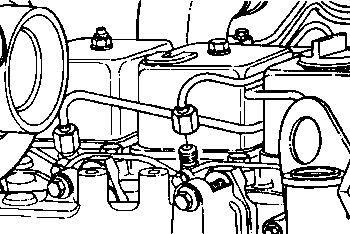

 Инструмент 17 мм. Установите топливопроводы высокого давления.  Крутящий момент затяжки: 24 Н ּ м  [18 ft-lb]
