Колеса автомобилей КамАЗ

Колеса (рис. 214)—бездисковые, трехкомпонентные. Съемное бортовое кольцо 3 удерживается на ободе замочным разрезным кольцом 2, установленным в канавке обода 1. По внутреннему диаметру, под канавкой для замочного кольца, обод имеет коническую поверхность для центровки колеса при установке на ступицу. Передние колеса закреплены на спицах ступиц пятью прижимами на шпильках с гайками.

Рис. 214. Колесо с балансировочными грузами:1 -обод колеса; 2 - кольцо замочное; 3 - кольцо бортовое; 4 - груз балансировочный в сборе; 5 - шина; 6 - камера; 7 - лента ободная; 8 - заклепка; 9 - груз балансировочный; 10 — пружина

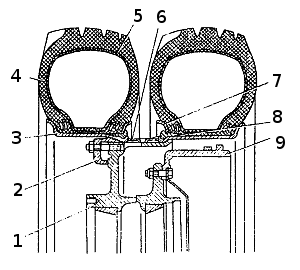

Колеса задние (рис. 215) сдвоенные. Обод 3 заднего внутреннего колеса установлен на конической поверхности спиц задней ступицы 1. Расстояние между шинами сдвоенных колес обеспечено проставочным распорным кольцом 6, которое для увеличения жесткости гофрировано. Проставочное кольцо передает также на внутреннее колесо усилие затяжки гаек и прижимов, крепящих наружное колесо.

Рис. 215. Заднее колесо с тормозным барабаном в сборе: 1- ступица; 2 - прижим заднего колеса; 3 - обод; 4 - шина; 5 - камера; 6 - кольцо проставочное; 7-кольцо бортовое; 8 - кольцо замочное; 9 - барабан тормозной

Наружное колесо установлено на конических поверхностях прижимов 2 крепления колес, поэтому прижимы задних колес отличаются от передних. Для предотвращения проворачивания колес на спицах, в случае ослабления затяжки, каждый обод имеет по два выштампованных ограничителя-упора.

Для модернизированных автомобилей

Колеса — дисковые, размер 178-508(7,0-20), с трехкомпонентным ободом, с креплением по типу ISO 4107-79(см. рис. 216). Съемное бортовое кольцо удерживается на ободе замочным разрезным кольцом, размещенным в канавке обода.

Рис. 216. Колесо дисковое

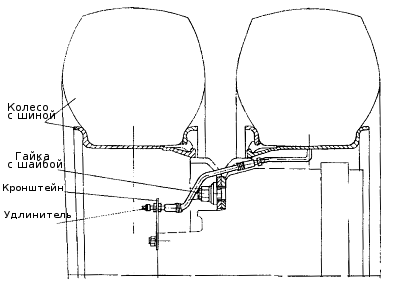

Колеса задние сдвоенные (см. рис. 217), монтируются на ступицу по центральному отверстию в дисках колес и закрепляются 10 гайками с шайбами. Для доступа к вентилю внутренних колес применен удлинитель вентиля, закрепленный на кронштейне.

Рис. 217. Колеса дисковые сдвоенные

Запасные колеса

Колесо запасное на автомобиле КамАЗ-53229 установлено в горизонтальном положении на кронштейне 1 (см. рис. 218),который закреплен на правом лонжероне рамы.
