Пятиступенчатая коробка передач автомобиля КамАЗ модели 14

Пятиступенчатая коробка передач автомобиля КамАЗ модели 14 (рис. 128) состоит из следующих основных узлов: картера 34 коробки передач, в котором смонтированы ведущий 1, ведомый 35 и промежуточный 33 валы в сборе с шестернями, синхронизаторами и подшипниками; блока шестерен 14 заднего хода; верхней крышки 18 коробки с механизмом переключения передач в сборе. К переднему торцу картера коробки передач прикреплен картер 38 сцепления.

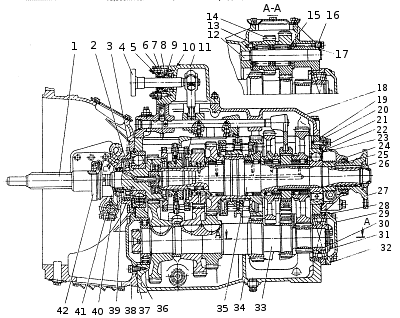

Рис. 128. Коробка передач модели 14:1 - вал ведущий; 2 - крышка заднего подшипника ведущего вала; 3,23 - прокладки регулировочные; 4 - шток рычага; 5 - кольцо защитное; 6 - крышка опоры рычага; 7 - сухарь опоры рычага; 8 - кольцо уплотннтельное; 9 - опора штока; 10 - пружина; 11 - опора рычага переключения передач; 12 - ось блока шестерен заднего хода: 13, 31-шайбы упорные; 14 - блок шестерен заднего хода; 15 - роликоподшипник: 16 - болт со штифтом; 17 - шайба стопорная; 18 - крышка верхняя; 19, 32, 36 - прокладки уплотнительные; 20 - крышка заднего подшипника ведомого вала; 21 - кольцо стопорное; 22 - шарикоподшипник задний ведомого вала: 24 - червяк привода спидометра; 25, 39 - манжеты уплотнптельные; 26 - гайка крепления фланца; 27 - фланец крепления карданного вала; 28 - стакан заднего подшипника промежуточного вала; 29 - крышка подшипника; 30 - роликоподшипник сферический: 33 - вал промежуточный; 34- картер коробки передач; 35- вал ведомый; 37 - крышка переднего подшипника промежуточного вала; 38 - картер сцепления; 40 - вилка выключения сцепления; 41-вал вилки выключения сцепления; 42 - муфта выключения сцепления

Подшипники валов закрыты крышками с уплотнительными прокладками. Крышка 2 заднего подшипника ведущего вала внутренней расточкой ценрируется по наружной обойме подшипника; поверхность крышки, обработанная по внешнему диаметру, является центрирующей поверхностью для картера сцепления. Во внутреннюю полость крышки вставлены две самоподжимные манжеты 39. Рабочие кромки манжет имеют правую насечку. Внутренняя полость большего диаметра предназначена для размещения в ней маслонагнетающего устройства; спиральные лопатки на торце крышки препятствуют раскручиванию масла в полости нагнетания масло-нагнетающим кольцом, уменьшая тем самым центробежные силы, а значит способствуют повышению избыточного давления масла в полости нагнетания.

В верхней части крышки имеется отверстие для подвода смазки из маслонакопителя коробки передач в полость нагнетания. Крышка 20 заднего подшипника ведомого вала крепится к заднему торцу картера коробки передач и центрируется по наружной обойме заднего подшипника 22 ведомого вала. В задней части крышки установлена манжета 25 с пыльником, на рабочей кромке которой имеется левая насечка. В нижней части крышки в специальной расточке помещен валик, выполненный заодно с шестерней 10 (рис. 129) червячной пары привода спидометра.

На выступающем конце валика, имеющем лыску, установлена ведущая шестерня 12 цилиндрической пары сменных шестерен привода спидометра. Ведомая цилиндрическая шестерня 13 установлена на валике 14 привода спидометра, который вращается в расточке фланца 16 датчика привода спидометра. Полость сменных шестерен изолирована от масляной ванны коробки передач, а шестерни смазываются консистентной смазкой ЦИАТИМ-201, закладываемой при сборке. От вытекания смазка удерживается масло-сгонной резьбой, выполненной на валике, и манжетой. Для обеспечения правильности показания спидометра числа зубьев сменных цилиндрических шестерен подбираются в зависимости от передаточного числа главной передачи (табл. 21).

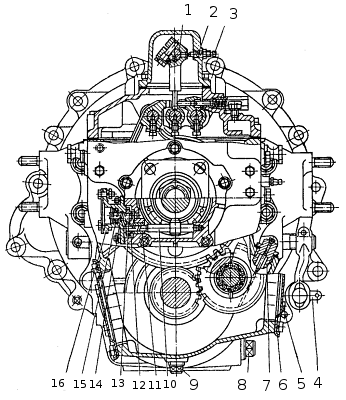

Рис. 129. Коробка передач модели 14. Вид сзади: 1 -рычаг переключения передач; 2 - штифт уплотнительный; 3 -винт установочный; 4 - рычаг вала вилки выключения сцепления; 5 - крышка люка отбора мощности; 6 -прокладка уплотнительная; 7 - пробка с указателем уровня масла; 8 - пробка сливная с магнитом; 9 - пробка сливная; 10 - шестерня привода спидометра; 11 - втулка шестерни; 12 - шестерня ведущая привода датчика спидометра; 13 - шестерня ведомая привода датчика спидометра; 14 - валик привода спидометра; 15 - манжета уплотнительная; 16 - фланец датчика спидометра

Таблица 21

Количество зубьев сменных
цилиндрических шестерен
Передаточное число главной передачи
6,53 7,22 5,94 5,4
Ведущей 24 23 25 26
Ведомой 24 26 23 23

В приливах правой стенки картера коробки передач выполнена расточка, в которую запрессована ось 12 (см. рис. 128) блока шестерен заднего хода. Для предотвращения от выпадания ось закреплена стопорной шайбой 17, привернутой болтом 16, имеющим сверление, в которое вставлен пластмассовый штифт. Штифт уплотняет резьбовое соединение и препятствует вытеканию смазки.

Масло в коробку передач заливается через горловину, расположенную на правой стенке картера. Горловина закрыта пробкой со встроенным масляным щупом. В нижней части картера в бобышки ввернуты сливные пробки 8 и 9 (см. рис. 129), в пробку 8 вмонтирован магнит, улавливающий металлические частицы, которые могут находиться в масле. С двух сторон картера имеются люки для установки коробок отбора мощности, которые закрыты крышками 5 с уплотнительными прокладками 6. Люки выполнены по ГОСТ 12323—66. Допустимый отбор мощности по 22064,97 Вт (30 л. с.) с каждого люка. Отбор мощности при движении автомобиля не допускается.

Во внутренней полости картера в передней части левой стенки отлит маслонакопитель, куда при вращении шестерен забрасывается масло и по сверлению в передней стенке картера поступает в полость задней крышки ведущего вала и на маслонагнетающее кольцо.

В верхней правой части задней стенки выполнен масляный карман, куда масло забрасывается вращением шестерен. Из масляного кармана масло по сверлению в стенке картера поступает в полость задней крышки ведомого вала для смазывания червячной пары привода спидометра. Шестерни коробки передач скомплектованы попарно с сопрягаемыми шестернями по пятну контакта и уровню шума.
