Ведущие мосты автомобилей КАМАЗ

В семействе автомобилей КАМАЗ используется множество различных ведущих мостов, которые имеют как существенные так и не существенные конструктивные отличия. Все ведущие мосты можно привести к пяти типам показанным на рисунке. Ведущие мосты полноприводных и не полноприводных автомобилей отличаются конструкцией картеров и главных передач. Конструкции различных моделей ведущих мостов полноприводных автомобилей во много идентичны и отличаются наличием механизма блокировки межколесного дифференциала (МКБ), шестернями главных передач, ступицами и элементами тормозного механизма.

Рис. 180. Мосты семейства автомобилей КАМАЗ

Мост Картер Главная
передача
Ступица Тормозной
механизм
Тормозные
камеры
Кулак
Мосты полноприводных автомобилей ххх-23ххххххх передние
4310-2300010 4310-2301010 4310-2302010 4310-3103011 В составе мостов 100-3519210 4310-23004062
4310-23004064
4310-23004065
43114-2300012   43114-2302010 4310-3103009
4326-2300010   4326-2302010 4310-3103011   100-3519210
Мосты полноприводных автомобилей ххх-25ххххххх средние и ххх-24ххххххх задние
4310-2400010 4310-2501010 4310-2402010 4310-3103011 4310-3502010 100-3519210 4310-2403070
4310-2403071
4310-2500010   4310-2502010
43114-2500010 43114-2501007
с МКБ
55112-2502011 4310-3103009
43114-2400012   43114-2402011
Мосты неполноприводных автомобилей ххх-25ххххххх средние и ххх-24ххххххх задние
53229-2500021 53229-2501007
с МКБ
53229-2502011 65115-3104010 53229-3502010 100-3519100 53229-2403070
53229-2403069
53229-2400021 53229-2401007
сМКБ
53229-2502011       53205-2403070
53205-2403069
53215-2400010 5320-2401010 53215-2402011
различные варианты
шестерен
53205-3104010 5511-3502010
53215-2500010 5320-2501010 53215-2502011
различные варианты
шестерен


Передние ведущие мосты полноприводных автомобилей отличаются от промежуточных и задних конструкцией картеров, главных передач, наличием элементов поворотного механизма. Конструкцию различных модификаций передних ведущих мостов полноприводных автомобилей во много идентичны и отличаются главными передачами и элементами тормозного механизма.

Основные отличия различных моделей не полноприводных мостов: дисковое или ступичное крепление колес; усиленная балка картера (лист 14 мм); наличие или отсутствие МКБ, усиленные полуоси; различные элементы тормозных механизмов под различные тормозные камеры; различные главные передачи с различными передаточными отношениями (7,22;6,53;5,94;5,43); и другие несущественные конструктивные отличия.

Некоторые наиболее часто применяемые в комплектациях автомобилей ведущие мосты и их основные конструктивные отличия представлены в таблице.

На автомобилях КамАЗ с колесной формулой 6x4 устанавливаются два ведущих моста — промежуточный и задний. Конструкция мостов аналогична. Отличие заключается в установке в главной передаче промежуточного моста блокируемого межосевого дифференциала и отдельных оригинальных деталей, сопрягаемых с ним.

На рис. 181 представлен поперечный разрез заднего и промежуточного ведущих моста, главной передачи, дифференциала и полупромежуточного ведущих мостов. Каждый мост состоит из картера моста, главной передачи, дифференциала и полуосей.

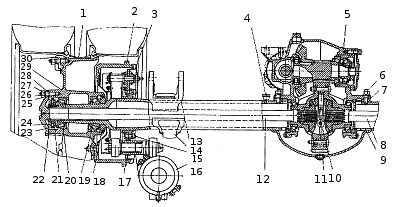

Рис. 181. Задний мост: 1 - кольцо проставочное; 2 - барабан тормозной; 3 - щиток; 4 - клапан предохранительный; 5 - картер главной передачи; 6 - шпилька; 7 - прокладка картера; 8 - полуось правая; 9 - картер заднего моста; 10 - пробка контрольная; 11 -пробка сливная магнитная; 12-полуось левая; 13-опора рессоры; 14-кронштейн реактивной штанги; 15-болт; 16-камера тормозная с пружинным энергоаккумулятором; 17 - механизм тормозной; 18 - манжета; 19, 20 - подшипники конические роликовые; 21 - гайка крепления подшипников; 22 - прокладка полуоси; 23 - шайба стопорная контргайки; 24 - контргайка; 25 - шпилька крепления полуоси; 26 - гайка; 27 - шайба пружинная; 28 - втулка разжимная; 29 - ступица; 30 - прижим колеса

Картеры промежуточного и заднего мостов сварные, из стальных штампованных балок, к которым приварены фланцы для крепления картеров главных передач и суппортов тормозных механизмов, цапфы ступиц колес, кронштейны крепления реактивных штанг и опоры рессор. На картерах мостов автомобилей-самосвалов приварены установочные пластины для крепления опор рессор.

На автомобилях КамАЗ-53229 и КамАЗ-65115 предусмотрена установка ведущих мостов (рис. 182) с механизмом блокировки межколесного дифференциала, при этом главная передача отличается тем, что левая чашка межколесного дифференциала выполнена со шлицами для установки муфты его блокировки (см. рис. 183). Балки мостов усилены за счет увеличения толщины стенок. Полуоси усилены вследствие изменения марки стали и увеличения числа шлиц с 16 до 20.

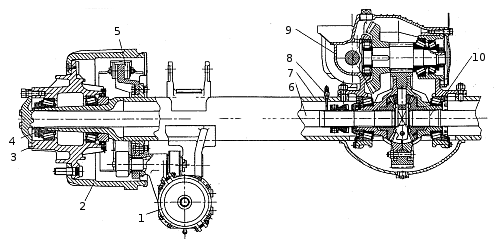

Рис. 182. Мост ведущий: 1 - тормозная камера с пружинным энергоаккумулятором; 2 - тормозной барабан; 3 - ступица; 4 - гайка подшипника; 5 - тормоз задний; 6 - полуось левая; 7 - картер моста; 8 - предохранительный клапан; 9 -передача главного моста; 10 - полуось правая

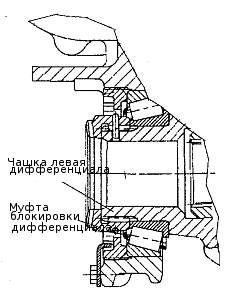

Рис. 183. Главная передача ведущего моста (фрагмент)

Механизм блокировки межколесного дифференциала установлен в картере заднего и среднего мостов. Для обеспечения дистанционного включения механизма блокировки в кабине на щитке приборов имеется клавиша с соответствующим символом. При нажатии клавиши замыкается цепь электропневмок-лапана и воздух поступает в диафрагменную камеру. Поршень, передвигая вилку блокировки, соединяет муфту полуоси с муфтой чашки дифференциала. При включении блокировки в кабине на щитке приборов загораются сигнальные лампочки.

При проведении технического обслуживания (сервисе) для проверки работы механизма блокировки межколесного дифференциала вначале включите межосевую блокировку, а затем нажмите клавишу включения межколесной блокировки, при этом должны загореться две контрольные лампы включения межколесной блокировки ведущих мостов.
Включение блокировки разрешается только в условиях скользкой, грязной дороги.

Блокировку следует включать непосредственно перед скользким участком дороги. В момент пробуксовки одного из колес включение блокировки не разрешается. В этом случае необходимо выключить сцепление и включение блокировки произвести после остановки автомобиля. Включение и выключение блокировки следует выполнять при отжатой педали сцепления.

При выезде на твердую сухую дорогу блокировку необходимо выключить. Движение с включенной блокировкой приведет к поломке деталей.

Главная передача мостов—двухступенчатая. Первая ступень состоит из пары конических шестерен со спиральными зубьями, вторая — из пары цилиндрических косозубых шестерен.

Для равнинных условий эксплуатации автопоездов рекомендуется передаточное число — 5,94; для горных условий — 7,22; для пересеченной местности — 6,53. Изменение передаточного числа главной передачи достигается установкой шестерен с различными комбинациями зубьев в цилиндрической паре (см. табл. 32).

Таблица 32. Передаточное число главной передачи в зависимости от числа зубьев шестерен в цилиндрической паре

Заводской номер комплекта
цилиндрических
шестерен главных передач мостов
Количество
зубьев
шестерен
Общее передаточное
число мостов
5320-2402110-20 12 26*/15·50/12=7,22
5320-2402120-20 50  26*/15·50/12=7,22
5320-2402110-10 13 26*/15·49/13=6,53
5320-2402120-10 49 26*/15·49/13=6,53
5320-2402110-30 14 26*/15·48/14=5,94
5320-2402120-30 48  26*/15·48/14=5,94

* Передаточное отношение конической пары

Главная передача ведущего переднего моста (рис. 184) в отличие от главных передач промежуточного и заднего мостов прикреплена к картеру моста фланцами, расположенными в вертикальной плоскости. Оригинальные детали главной передачи (рис. 185) переднего моста: чашка 3 колесного дифференциала, картер 31 главной передачи, первичный вал 11, крышка 17, подшипник 8. Остальные детали и сборочные единицы унифицированы с деталями и сборочными единицами главной передачи заднего моста.

Рис. 184. Передний ведущий мост: I — колодка переднего тормозного механизма; 2—ролик колодки; 3—разжимной левый кулак; 4 — ввертный штуцер; 5 — переходной штуцер; 6 — головка подвода воздуха; 7 — левый корпус поворотного кулака; 8—масленка; 9—рычаг поворотного кулака; 10—главная передача переднего моста; 11 — регулировочный рычаг; 12— шаровая опора поворотного кулака; 13 — внутренний левый кулак шарнира; 14 — пробка; 15 — вкладыш кулака шарнира; 16 — диск шарнира; 17 — манжета; 18 — нижняя накладка кулака; 19, 24, 34 — подшипники; 20 — набивка манжеты; 21 — щиток тормозного механизма; 22 — суппорт переднего тормозного механизма; 23 — ось тормозных колодок; 25 — левая цапфа поворотного кулака; 26 — ступица с тормозным барабаном; 27, 32—замковые шайбы; 28—ведущий фланец; 29 — кран запора воздуха; 30 — наружный кулак шарнира; 31 — контргайка подшипников; 33 — гайка подшипников

Картер переднего моста отлит как одно целое с левым коротким кожухом полуоси. Правый кожух запрессован в картер моста. К фланцам кожухов полуоси на шпильках прикреплены шаровые опоры с приваренными шкворнями. В шаровые опоры запрессованы бронзовые втулки, в которых установлены внутренние кулаки шарниров равных угловых скоростей.

На шкворнях размещены корпусы поворотных кулаков, которые поворачиваются на конических роликовых подшипниках. К корпусам поворотных кулаков прикреплены на шпильках цапфы и суппорты тормозных механизмов. В цапфы запрессованы бронзовые втулки, в которых вращаются наружные кулаки шарниров.

Крутящий момент от внутреннего кулака к наружному передается через шарнир равных угловых скоростей. На шлицевом конце наружного кулака установлен ведущий фланец, который прикреплен к ступице шпильками.

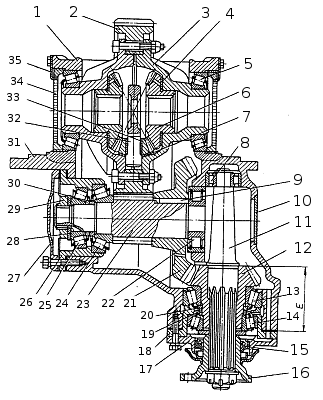

Рис. 185. Главная передача переднего моста: 1 — крышка подшипника; 2 — ведомое цилиндрическое зубчатое колесо; 3 — чашка дифференциала; 4 — опорная шайба полуосевого зубчатого колеса; 5, 13,14, 24, 25 — конические роликовые подшипники; 6 — полуосевое зубчатое колесо; 7 — опорная шайба сателлита; 8, 22 — роликовые подшипники цилиндрические; 9 — шпонка; 10 — заглушка; 11 — первичный вал; 12 — ведущее коническое зубчатое колесо; 15 — манжета; 16 — фланец; 17', 27 — крышки; 18, 26 — стаканы подшипников; 19, 30 — регулировочные шайбы; 20 — распорная втулка; 21 — ведомое коническое зубчатое колесо; 23 — ведущее цилиндрическое зубчатое колесо; 28 — опорная шайба; 29 — гайка; 31 — картер главной передачи; 32 — крестовина дифференциала; 33 — сателлит; 34 — регулировочная гайка; 35 — стопор гайки; Е — регулируемый размер

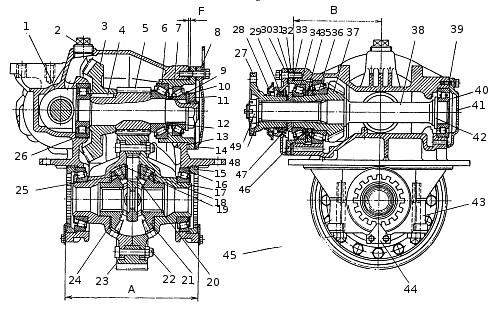

Рис. 186. Главная передача заднего моста: 1-картер главной передачи; 2 - пробка заливная; 3 - шестерня ведомая коническая; 4 - шпонка; 5 - шестерня ведущая цилиндрическая; 6, 9, 16, 34, 36 - подшипники роликовые конические; 7, 32 - стаканы подшипников: 8 - крышка подшипника; 10, 19, 24, 47 - шайбы опорные; 11, 49 - гайки; 12, 35 - шайбы регулировочные; 13, 33 - прокладки регулировочные; 14, 31, 39 - прокладки; 15 - гайка регулировочная; 17 - чашка дифференциала; 18 - сателлит; 20 - крестовина; 21 - шестерня полуосевая; 22 - болт крепления чашек дифференциала; 23 - шестерня цилиндрическая ведомая; 25 - втулка сателлита; 26, 40 - подшипники роликовые цилиндрические; 27 -фланец; 28 - отражатель; 29 - манжета; 30 - крышка; 37 - шестерня ведущая коническая; 38 - вал ведущий; 41 - крышка; 42, 48 - шайбы; 43 - крышка подшипника дифференциала; 44 - стопор; 45 - болт крепления крышки подшипника дифференциала; 46 - втулка распорная
