Органы управления, оборудование кабины и контрольно-измерительные приборы

Расположение органов управления автомобилей КамАЗ показано на рис. 1.

В кабине расположены органы управления:

  • кнопка вспомогательного тормоза;
  • педаль сцепления;
  • педаль рабочей тормозной системы;
  • педаль подачи топлива;
  • рычаг переключения передач.

В рукоятку рычага вмонтирован переключатель управления делителем передач. Переключателем может быть включена высшая или низшая передача в делителе;

  • рулевое колесо;
  • выключатель приборов и стартера с противоугонным устройством

При положении ключа:

  • О — все выключено;
  • I — включены цепи контрольно-измерительных приборов;
  • II — включены цепи контрольно-измерительных приборов и стартера, положение нефиксированное;

В некоторых комплектациях автомобилей на колонке рулевого управления устанавливается выключатель приборов с противоугонным устройством.

Комбинированный переключатель света (см. рис. 2);

Справа от сиденья водителя расположены:

  • рукоятка ручного управления подачей топлива;
  • рукоятка остановки двигателя.
    Рукоятка утоплена — двигатель готов к пуску; для остановки двигателя вытяните рукоятку;
  • кран управления стояночным и запасным тормозами.

Рукоятка крана имеет два фиксированных положения: вертикальное — стояночный тормоз включен, горизонтальное — стояночный тормоз выключен. В промежуточных положениях осуществляется притормаживание тягача и прицепа запасным тормозом.

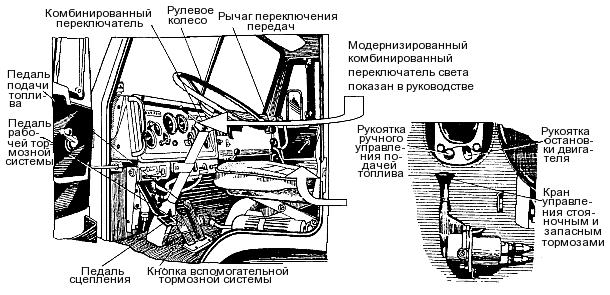

Рис. 1. Кабина КамАЗ

Рис. 2. Положения рычагов переключателя: I - включен указатель правого поворота; 0 - все выключено; II -включен указатель правого поворота (нефиксированное); А - первая скорость стеклоочистителя; III - включен указатель левого поворота (нефиксированное); В -вторая скорость стеклоочистителя; IV- включен указатель левого поворота; С - прерывистый режим работы стеклоочистителя; V - мигание дальним светом; D -включен стеклоомыватель (нефиксированное); VI -включен дальний свет
