Передняя ось автомобилей КамАЗ (рис. 212) неразрезная, с поворотными кулаками вилочного типа и цилиндрическими шкворнями. В отверстия кулаков 6 и 21 под поршень 10 запрессованы втулки 5 шкворней, выполняющие роль подшипников скольжения. От осевого перемещения шкворень 10 зафиксирован клином 31 и гайкой 29 с шайбой 30. Шкворень установлен вверх торцом с прорезью. Отверстия в кулаках после установки шкворня закрывают крышками 3 и 12 с прокладками 4 для защиты подшипников от грязи и пыли.
Верхняя крышка в отличае от нижней имеет предохранительный клапан 11 для
выхода смазки. Между нижними торцами проушины балки 24 и кулаками установлены
опорные подшипники, состоящие из опорного кольца 18 и шайбы 20. Шайбы
зафиксированы от проворачивания штифтами 19 в расточках на поворотных кулаках.
Между верхними торцами проушин балки и кулаками установлены шайбы 15 и 16
толщиной 1,5 мм и 0,25 мм, с помощью которых регулируют осевой зазор в
шкворневом соединении.
Подшипники скольжения и опорные подшипники смазывают
через масленки 9.
Верхний 25 и нижние 23 и 28 рычаги закреплены в кулаках гайками 7 со шплинтами 8. Рычаги от проворачивания в кулаках зафиксированы сегментными шпонками 22. Углы поворота кулаков ограничены упорами 26, ввернутыми во фланцы поворотных кулаков и зафиксированными гайками 27. Упоры при максимальном повороте колес упираются в бобышки на балке оси.
На цапфах кулаков (см. рис. 211) гайкой 6, контргайкой 10 и замковыми шайбами 7 и 8 закреплены ступицы 13 колес.
На ступице имеются пять спиц, равномерно расположенных по окружности. Концы спиц заканчиваются коническими опорами, предназначенными для посадки конической поверхности обода. Угол конуса 28° обеспечивает при затяжке гаек 3 с моментом 245... 294 Н·м (25... 30 кгс·м) силу трения, необходимую для надежного соединения обода со ступицей и предохранение обода от поворота при торможении. В теле ступицы между спицами имеются пять отверстий, предназначенных для болтов 15 крепления тормозного барабана 17. Гайки 16 болтов самоконтрящиеся.
Для уменьшения износа шин и улучшения устойчивости и управляемости автомобиля ступица в сборе с тормозным барабаном балансируется.
Ступица вращается на двух конических роликовых подшипниках 11 и 14. На внутренней и внешней обоймах подшипников имеется маркировка, которая должна в точности совпадать для обеих обойм. Внутренняя обойма подшипника 14 упирается в упорное кольцо 18.
Подшипниковая сборочная единица снаружи защищена от пыли и грязи крышкой 9 с прокладкой 12, с обратной стороны — манжетой 31, установленной в расточке ступицы, рабочие кромки манжеты опираются на кольцо 19.
Тормозные механизмы 32 передних колес смонтированы на суппортах, которые крепятся болтами к фланцам поворотных кулаков. Рулевая трапеция передней оси включает поперечную тягу 30, шаровые пальцы которой коническими хвостовиками плотно входят в конические отверстия рычагов, й закреплены гайками со шплинтами. Аналогично крепится продольная рулевая тяга 23 к рычагу поворотного кулака и к тяге сошки рулевого механизма.
Поперечный угол наклона шкворня и угол развала колес обеспечиваются при изготовлении деталей переднего моста. Эти углы не регулируются. Продольный угол наклона шкворня определяется положением переднего моста, относительно рессоры — обеспечивается кронштейнами амортизатора.

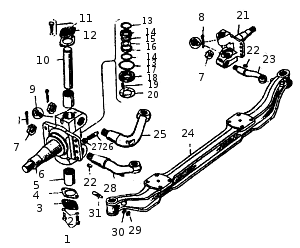

Рис. 212. Передняя ось и поворотные кулаки: 1 - болт; 2,30 - шайбы пружинные; 3 - крышка нижняя поворотного кулака; 4 - прокладка крышки; 5 - втулка шкворня; 6 - кулак левый поворотный переднего моста; 7, 27, 29 - гайки; 8 -шплинт разводной; 9 - масленка; 10 - шкворень; 11 - клапан предохранительный; 12 - крышка верхняя поворотного кулака; 13 - кольцо уплотнительное; 14 - обойма сальника; 15 - шайба кулака; 16 - шайба регулировочная; 17 -полукольцо сальника; 18 - кольцо опорного подшипника; 19 - штифт; 20 - шайба опорного подшипника; 21 - кулак правый поворотный; 22 - сегментная шпонка; 23 - рычаг правый поворотного кулака к тяге рулевой трапеции; 24 -балка переднего моста; 25 - рычаг поворотного кулака к тяге сошки рулевого механизма; 26 - упор поворотного кулака; 28 - рычаг левый поворотного кулака к тяге рулевой трапеции; 31 - клин шкворня
