Техническое обслуживание и ремонт платформы автомобиля-самосвала КамАЗ-55102

При ежедневном техническом обслуживании платформы автомобиля-самосвала КамАЗ-55102 проверьте:

• крепление страховочных тросов;
• наличие штырей фиксации платформы. Устраните неисправности.

При сервисе 1:

• смажьте оси шарниров опор платформы через пресс-масленки до выдавливания свежей смазки;
• проверьте целостность прядей страховочного троса в зоне контакта с оттяжной пружиной, устраните неисправность.

При сервисе2:

• затяните гайки стяжных болтов крепления надрамника, гайки болтов крепления передних кронштейнов надрамника, болты крепления ловителя-амортизатора, гайки болтов крепления амортизатора платформы, гайки болтов коробки отбора мощности и масляного насоса;
• смажьте через пресс-масленки шарнирные соединения задних вилок с опорой платформы;
• проверьте стрелу прогиба страховочного троса (рис. 269);
• при совпадении оси стопорных пальцев с осями отверстий в кронштейнах надрамника стрела прогиба страховочного троса должна быть 36 ...50 мм, для КамАЗ-55102 при опрокидывании назад — 100... 150 мм, при опрокидывании на сторону — 200 ... 250 мм.

Регулируйте стрелу прогиба изменением длины троса 1, ослабив затяжку зажимов 2.

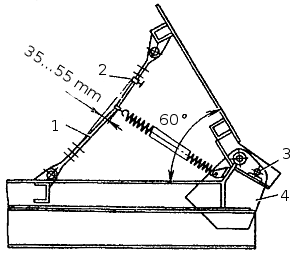

Рис.269. Установка страховочных тросов: 1 - трос; 2 -зажим; 3 - палец стопорный; 4 кронштейн

Для снятия платформы и надрамника автомобиля-самосвала КамАЗ-55111; 65111; 65115:

• отсоедините пружину страховочного троса от надрамника;
• поднимите платформу и застопорите ее;
• отсоедините страховочный трос от надрамника;
• опустите платформу;
• отсоедините электропровода от задних фонарей и снимите задние фонари;
• отсоедините кронштейны крепления верхней опоры гидроцилиндра от переднего борта платформы;
• расшплинтуйте и снимите стопорные пальцы осей опрокидывания платформы;
• заведите стропы крюка подъемного крана под платформу и подвесьте ее на стропах для освобождения осей опрокидывания;
• снимите оси опрокидывания платформы, поднимите платформу и установите на подготовленную площадку.

Для снятия надрамника автомобиля-самосвала КамАЗ-55111; 65111; 65115: снимите гидроцилиндр, освободив крепление нижней его опоры к поперечине и отсоединив рукав высокого давления; отсоедините электропровода к электропневмоклапанам; отсоедините всасывающую и напорную магистрали тдросистемы от насоса и воздуш­ную магистраль от тройника вспомогательной тормозной системы, а также воздушную магистраль управления коробкой отбора мощности. Затем выверните болты крепления надрамника к раме и снимите надрамник.

Для снятия платформы автомобиля-самосвала КамАЗ-55102:

• отсоедините пружины страховочного троса от надрамника;
• поднимите платформу и застопорите ее;
• отсоедините страховочные тросы от надрамника;
• опустите платформу;
• отсоедините электропровода от задних фонарей и снимите задние фонари;
• отсоедините крепление верхней опоры гидроцилиндра;
• заведите стропы крюка подъемного крана под платформу, поднимите ее и установите на подготовленную площадку.
