Рекомендации по снятию, установке и дефектовке деталей и узлов двигателя КамАЗ

Для разборки и сборки клапанного механизма:

Для разборки и сборки клапанного механизма приспособлением И801.06.000 (см. рис. Разборка головки цилиндра в приспособлении И801.06.000):

  • установите на основание головку блока цилиндров так, чтобы штифты вошли в штифтовые отверстия головки;
  • вращая вороток 2, вверните винт 1 и тарелкой 3 отожмите пружины клапанов;
  • снимите сухари и втулки;
  • выверните винт 1 из траверсы, снимите тарелку и пружины клапанов;
  • выньте впускной и выпускной клапаны.

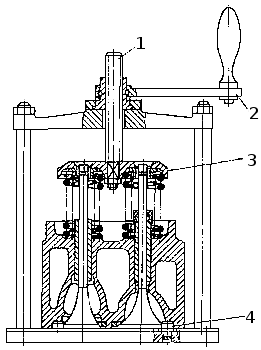

Разборка головки цилиндра в приспособлении И801.06.000: 1 — винт; 2 — вороток; 3 — тарелка; 4 — штифт.

Размеры клапанов приведены в табл. «Клапаны».

Клапаны

Позиция на рис. Размеры клапана, мм
впуска выпуска
А 75 75
В 5,975...6,025 9,464... 9,536
D 55,15... 55,18 50,15...50,18
D1 51,30... 51,60 46,25...46,50
D2 55,00 ... 55,03 50,00...50,03
D3 9,95... 9,963 9,91... 9,93
D4 10,000...10,022 10,000... 10,022
D5 18,029...18,048 18,029...18.048
D6 17,987...18,013 17,987...18,013

При сборке клапанного механизма стержни клапанов смажьте дизельным маслом.

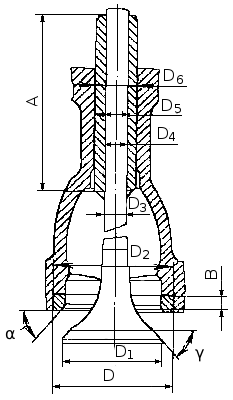

 Размеры клапанов: А — длина направляющей; В — высота седла; Д — диаметр отверстия под седло; Д1 — диаметр тарелки; Д2 — диаметр седла; Д3 — диаметр стержня; Д4 — внутренний диаметр направляющей; Д5 — наружный диаметр направляющей; Д6 — диаметр отверстия под направляющую; α — угол фаски седла; γ - угол фаски клапана.

Для притирки клапанов:

  • разберите клапанный механизм, как описано выше;
  • приготовьте пасту из 1,5 частей (по объему) микропорошка карбида кремния зеленого, одной части дизельного масла и 0,5 части дизельного топлива. Перед применением притирочную пасту перемешайте (микропорошок способен осаждаться);
  • нанесите на фаску седла клапана тонкий равномерный слой пасты, смажьте стержень клапана моторным маслом. Притирку производите возвратно-вращательным движением клапана дрелью с присоской или приспособлением. Нажимая клапан, поверните его на 1/3 оборота, затем — на 1/4 оборота в обратном направлении. Не притирайте клапаны круговыми движениями. Притирку продолжайте до появления на фасках клапана и седла равномерного матового пояска шириной не менее 1,5 мм (рис. Расположение матового пояска на седле клапана);
  • по окончании притирки клапаны и головку цилиндра промойте дизельным топливом и обдуйте воздухом. Соберите клапанный механизм, как указано выше, и определите качество притирки клапанов проверкой на герметичность: установите головку цилиндра поочередно впускными и выпускными окнами вверх и залейте в них дизельное топливо. Хорошо притертые клапаны не должны пропускать его в местах уплотнения в течение 30s. При подтекании топлива постучите резиновым молотком по торцу клапана. Если подтекание не устраняется, клапаны притрите повторно.

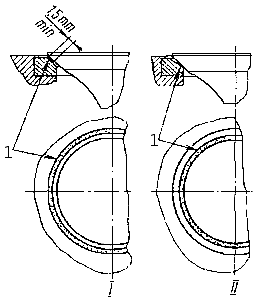

Расположение матового пояска на седле клапана: 1 — поясок притертый; I — правильное; II — неправильное.

При необходимости качество притирки проверьте «на карандаш», для чего поперек фаски клапана мягким графитовым карандашом нанесите на равном расстоянии шесть-восемь черточек. Осторожно вставьте клапан в седло и, сильно нажав, проверните на 1/4 оборота, все черточки должны быть стертыми, в противном случае притирку повторите. При правильной притирке матовый поясок на седле головки должен начинаться у большего основания конуса седла, как показано на рис.
