Рулевое управление автомобиля КамАЗ

На модернизированных автомобилях КАМАЗ устанавливается усиленное рулевое управление (ГУР модели 4310).

Рулевое управление автомобиля (рис. 270) снабжено гидроусилителем 7, объединенным в одном агрегате с рулевым механизмом, клапаном 5 управления гидроусилителем и угловым редуктором 6. Включает в себя, кроме упомянутых узлов:

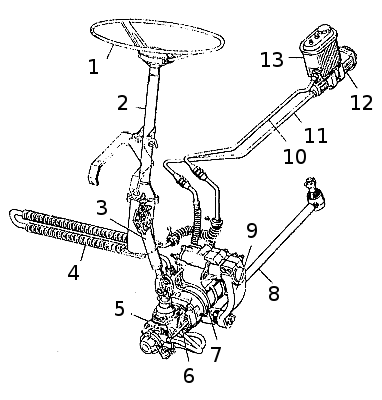

Рис. 270. Управление рулевое: 1 - колесо рулевое; 2 -колонка; 3 - вал карданный; 4 - радиатор; 5 - клапан управления гидроусилителем; 6 - редуктор угловой; 7 -гидроусилитель с рулевым механизмом; 8 - тяга продольная; 9 - сошка; 10 - трубопровод низкого давления; 11 - трубопровод высокого давления; 12 -насос гидроусилителя руля; 13 - бачок гидросистемы

Техническая характеристика рулевого управления

Рулевой механизм

объединен с гидравлическим усилителем.
Рабочие пары:винт с гайкой на циркулирующих шариках и
поршень-рейка, зацепляющаяся с
зубчатым сектором вала сошки

Передаточное число рулевого механизма

20

Привод от вала рулевой колонки с рулевым
колесом к рулевому механизму

через карданный вал и
угловую передачу 1

Передаточное число угловой передачи

пластинчатый, двойного

Насос гидроусилителя рулевого управления

действия, левого вращения

Привод насоса гидроусилителя рулевого управления

шестереночный, от коленчатого вала двигателя

Передаточное число привода насоса

1,25

Гидроусилитель рулевого управления уменьшает усилие, которое необходимо приложить к рулевому колесу для поворота передних колес, смягчает удары, передающиеся от неровностей дороги, а также повышает безопасность движения, позволяя сохранять контроль за направлением движения автомобиля в случае разрыва шины переднего колеса.

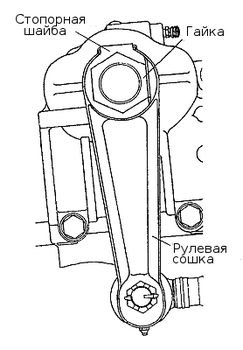

На модернизированных автомобилях КАМАЗ изменено крепление рулевой сошки см. рис. 271. Вместо стяжных болтов, гаек и шплинтов для крепления применяется гайка со стопорной шайбой.


Рис. 271.

Колонка рулевого управления (рис. 272) прикреплена в верхней части к кронштейну, установленному на внутренней панели кабины, в нижней — к фланцу на полу кабины. Колонка соединена с рулевым механизмом карданным валом.

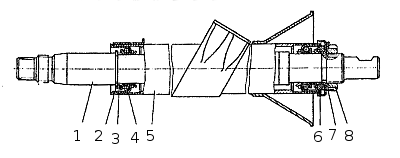

Рис. 272. Колонка рулевого управления: 1 - вал колонки; 2 - кольцо стопорное; 3 - кольцо разжимное; 4 - подшипник шариковый; 5 - труба колонки; 6 - обойма с уплотнением; 7 - шайба стопорная; 8 - гайка регулировки подшипников

Вал 1 колонки вращается в двух шарикоподшипниках 4. Осевой зазор в подшипниках регулируется гайкой 8. Смазка в подшипниках заменяется только при разборке колонки.

Вал карданный (рис. 273) с двумя шарнирами на игольчатых подшипниках 4, в которые при сборке закладывается смазка 158. В эксплуатации подшипники не нуждаются в пополнении смазки.

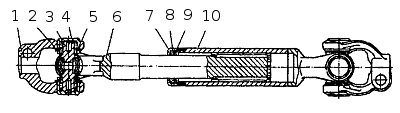

Рис. 273. Карданный вал рулевого управления: 1 -вилка; 2, 9 - кольца упорные; 3 - крестовина; 4 - подшипник игольчатый; 5,8 - кольца уплотнительные; 6 - вилка со шлицевым стержнем; 7-обойма уплотнительного кольца; 10 - вилка со шлицевой втулкой

Для предотвращения попадания грязи и влаги в шарнирное соединение служат резиновые кольца 5.

Скользящее шлицевое соединение карданного вала обеспечивает возможность изменения расстояния между шарнирами при опрокидывании кабины и служит для компенсации неточностей установки кабины с колонкой рулевого управления относительно рамы с рулевым механизмом, а также их взаимных перемещений.

Перед сборкой во втулку закладывают 28... 32 г смазки 158, шлицы покрывают тонким слоем.

Для удержания смазки и предохранения соединения от загрязнения служит резиновое уплотнение с упорным кольцом 9, поджимаемое обоймой 7.
Вилки карданного вала крепятся к валу колонки и валу ведущей шестерни углового редуктора клиньями, которые затянуты гайками со шплинтами.

Клапан управления гидроусилителем рулевого управления (рис. 276) крепится к корпусу углового редуктора с помощью болта и четырех шпилек (или пяти шпилек — одной длинной и четырех коротких). Корпус 8 клапана имеет выполненные с большой точностью центральное отверстие и шесть (три сквозных и три глухих) расположенных вокруг него меньших отверстий.

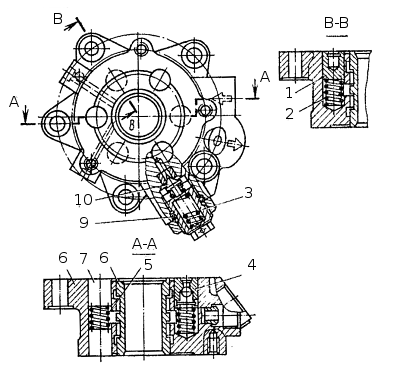

Рис. 276. Клапан управления гидроусилителем рулевого управления: 1 - плунжер глухого отверстия; 2,5-пружины; 3 - пробка резьбовая; 4 - клапан обратный; 6 - золотник; 7 - плунжер реактивный; 8 - корпус клапана; 9 - кольцо уплотнительное; 10 - клапан предохранительный

Золотник 6 клапана управления, размещенный в центральном отверстии, и упорные подшипники 22 (см. рис. 275) закреплены на винте гайкой 24, буртик которой вдавлен в паз винта 17. Под гайку подложена коническая пружинная шайба 23, обеспечивающая возможность регулирования силы затяжки упорных подшипников. Вогнутой стороной шайба направлена к подшипнику. Большие кольца подшипников обращены к золотнику.

Винт рулевого механизма и жестко связанный с ними золотник могут перемещаться в каждую сторону от среднего положения на 1...1.2 мм. Величина перемещения определяется глубиной выточек на торцах корпуса клапана и ограничивается большими кольцами подшипников, которые упираются в торцы упомянутых выточек.

В каждое из трех сквозных отверстий корпуса клапана вставлены по два реактивных плунжера 7 (см. рис. 276) с центрирующими пружинами между ними.

Чтобы обеспечить одинаковое реактивное усилие на рулевом колесе от давления масла и необходимые для этого равные активные площади плунжеров при поворотах как направо, так и налево, в каждое из трех глухих отверстий, обращенных в сторону углового редуктора, установлено по плунжеру 1. Общая площадь этих трех реактивных элементов по величине равняется площади сечения винта в месте его уплотнения в упорной крышке углового редуктора.

В одном из плунжеров, находящихся в глухих отверстиях, встроен шариковый обратный клапан 4, соединяющий при отказе гидросистемы рулевого управления линии высокого и низкого давления и обеспечивающий, таким образом, возможность управления автомобилем. В этом случае, рулевое управление работает как обычная механическая система без усиления.

В корпусе клапана управления установлен также предохранительный клапан 10, соединяющий линии нагнетания и слива при давлении в системе, превышающем 7357,5 ... 7848 кПа (75 ... 80 кгс/см2), и предохраняющий, таким образом, насос от перегрева, а детали механизма от чрезмерных нагрузок.

Предохранительный клапан размещен в отдельной бобышке, что дает возможность произвести проверку, регулировку или замену его деталей при необходимости.

Полости, находящиеся под передней крышкой 1 (см. рис. 275) и в угловом редукторе, соединены отверстиями в корпусе клапана управления со сливной магистралью и уплотнены по торцам резиновыми кольцами круглого сечения. Аналогичными кольцами уплотнены все неподвижные соединения деталей рулевого механизма и гидроусилителя.

Вал сошки уплотнен манжетой со специальным упорным кольцом, предотвращающим выворачивание рабочей кромки манжеты при высоком давлении. Внешняя манжета защищает вал сошки от попадания пыли и грязи. Уплотнения поршня в цилиндре и винта рулевого механизма в крышке корпуса углового редуктора осуществляются фторопластовыми кольцами 5 и 7 в комбинации с распорными резиновыми кольцами 6, 8. Регулировочный винт вала сошки уплотнен резиновым кольцом.

Уплотнение вала ведущей шестерни углового редуктора комбинированное и состоит из двух манжет, которые фиксируются разрезным упорным кольцом.

В картере рулевого механизма имеются сливная пробка 16 с магнитом, служащая для улавливания стальных и чугунных частиц, и перепускной клапан 11, использующийся при заправке и прокачке гидросистемы рулевого управления.

От насоса к корпусу клапана управления подведены рукава и трубопроводы высокого и низкого давления. По первым масло направляется к механизму, а по вторым возвращается в бачок гидросистемы.

Трубопроводы системы гидроусилителя рулевого управления. Для трубопроводов в системе гидроусилителя применяют стальные цельнотянутые трубы и резиновые рукава оплеточной конструкции. Рукава высокого давления имеют две внутренние комбинированные оплетки, состоящие из хлопчатобумажных и лавсановых нитей. Концы рукава заделываются в специальные наконечники, обжимаемые при сборке.

Рукава низкого давления имеют одну внутреннюю нитяную (лавсановую) оплетку и крепятся на трубопроводах гидросистемы с помощью хомутиков.

Соединение труб между собой и. крепление их к насосу и клапану управления гидроусилителем осуществляется накидными гайками и штуцерами с наружной резьбой. Уплотнение трубопроводов обеспечивается тем, что концы труб, выполненные с двойной развальцовкой, прижимаются к коническим поверхностям соответствующих деталей. Момент затяжки гаек в соединениях трубопроводов должен быть в пределах 78,5... 98,1 Н м (8 ... 10 кг·см).

Радиатор 4 (см. рис. 270) предназначен для охлаждения масла в системе гидроусилителя рулевого управления и представляет собой алюминиевую оребренную трубу, установленную перед радиатором охлаждения двигателя. Масло от рулевого механизма к радиатору и от радиатора к насосу подводится по резиновым рукавам.
