Система смазывания двигателей КамАЗ

Система смазывания двигателя КамАЗ комбинированная, с «мокрым» картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, к подшипникам топливного насоса высокого давления и компрессора. Предусмотрена пульсирующая подача масла к верхним сферическим опорам штанг толкателей.

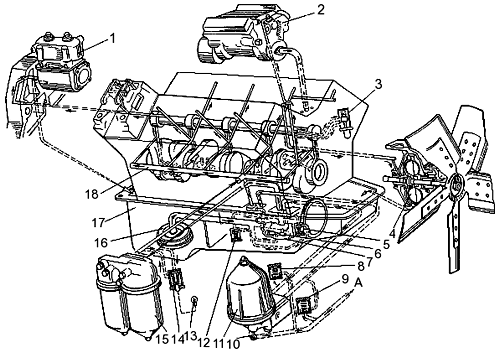

Рис. 30. Схема системы смазывания: 1 - компрессор; 2 - насос топливный высокого давления; 3 - включатель гидромуфты; 4 - гидромуфта; 5, 12 - клапаны предохранительные; 6 - клапан системы смазывания; 7 - насос масляный; 3 - клапан перепускной центробежного фильтра; 9 - клапан сливной центробежного фильтра; 10 - кран включения масляного радиатора; 11 - фильтр центробежный; 13 - лампа сигнальная засоренности фильтра очистки масла; 14 -«лапан перепускной фильтра очистки масла; 15 - фильтр очистки масла; 16 - маслоприемник; 17 - картер; 18 -магистраль главная; А - в радиатор

Система смазывания включает в себя масляный насос, картер масляный, фильтры — полнопоточный и центробежный, воздушно-масляный радиатор, масляные каналы в блоке и головках цилиндров, передней крышке и картере маховика, наружные маслопроводы, маслозаливную горловину, клапаны для обеспечения нормальной работы систем и контрольные приборы.

Схема системы смазывания показана на рис. 30. Из картера 17 через маслоприемник 16 масло поступает в нагнетающую и радиаторную секции масляного насоса 7; из нагнетающей секции через канал в правой стенке блока оно подается в фильтр 15 очистки масла, где очищается двумя фильтрующими элементами, затем поступает в главную магистраль 18, откуда по каналам в блоке и головках цилиндров направляется к коренным подшипникам коленчатого вала, втулкам коромысел и верхним наконечникам штанг толкателей. К шатунным подшипникам коленчатого вала масло подается по отверстиям внутри вала от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, отводится в поршень и смазывает опоры поршневого пальца в бобышках и подшипник верхней головки шатуна. Через каналы в задней стенке блока цилиндров и картере маховика масло под давлением поступает к подшипникам: компрессора 1, через каналы в передней стенке блока—к подшипникам топливного насоса 2 высокого давления. Предусмотрен отбор масла из главной магистрали для подачи к включателю 3 гидромуфты 4, который установлен на переднем торце блока и управляет работой гидромуфты привода вентиляторов. Из радиаторной секции масляного насоса масло поступает к центробежному фильтру 11, далее — в радиатор и затем сливается в картер. При закрытом кране 10 масло из центробежного фильтра через сливной клапан 9, минуя радиатор, сливается в картер.

Остальные детали и сборочные единицы двигателя смазываются разбрызгиванием и масляным туманом.

Масляный насос (рис. 31) закреплен на нижней плоскости блока цилиндров. Нагнетающая секция насоса подает масло в главную магистраль двигателя, радиаторная секция — в центробежный фильтр и радиатор. В корпусах секций 1 и 5 установлены предохранительные клапаны 11 и 18, отрегулированные на давление открытия 833,6...931,7 кПа (8,5...9,5 кгс/см2) и предназначенные для ограничения максимального давления на выходе из секций насоса. Клапан 14 системы смазывания, срабатывающий при давлении 392,4...441,31 кПа (4,0...4,5 кгс/см2), предназначен для ограничения давления в главной магистрали двигателя.

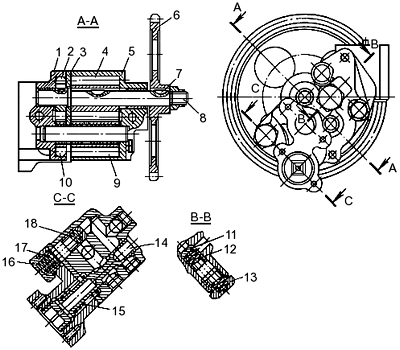

Рис.31. Насос масляный: 1 - корпус радиаторной секции; 2 - шестерня ведущая радиаторной секции; 3 - проставка; 4- шестерня ведущая нагнетающей секции; 5 - корпус нагнетающей секции; 6 - шестерня ведомая привода насоса; 7 - шпонка; 8 - валик ведущих шестерен; 9 -шестерня ведомая нагнетающей секции; 10 - шестерня ведомая радиаторной секции; 11 - клапан предохранительный радиаторной секции; 12, 15, 17 - пружины клапана; 13, 16 - пробки клапана; 14 - клапан системы смазывания; 18 - клапан предохранительный нагнетающей секции масла и сигнализации о недопустимом понижении [менее 68,7 кПа (0,7 кгс/см2)] давления масла в главной магистрали.

Фильтр очистки масла (рис. 32), установленный на правой стороне блока цилиндров, состоит из корпуса 19, колпаков 24 и двух бумажных фильтрующих элементов 23. В корпусе фильтра установлен перепускной клапан 16 с сигнализатором засоренности фильтроэлементов. Сигнальная лампа засоренности фильтроэлементов расположена на щитке приборов в кабине. Допускается свечение или мигание лампы при пуске и прогреве двигателя. При постоянном свечении лампы на прогретом двигателе замените фильтрующие элементы. В корпусе фильтра установлены датчики давления.

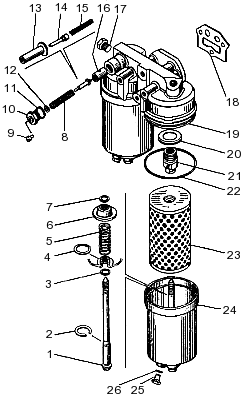

Рис. 32. Фильтр очистки масла: 1 - стержень; 2 - кольцо стопорное; 3, 7 - шайбы; 4 - кольцо уплотнительное; 5 -пружина колпака; 6 - чашка уплотнительная; 8 - пружина перепускного клапана; 9 - винт сигнализатора; 10 -пробка перепускного клапана; 11, 18, 20, 26-прокладки; 12-шайба регулировочная; 13- корпус сигнализатора; 14-контакт подвижный сигнализатора; 15-пружина контакта сигнализатора; 16-клапан перепускной; 17-пробка; 19 - корпус фильтра; 21 - втулка корпуса; 22 - кольцо уплотнительное; 23 - элемент фильтрующий; 24 - колпак; 25 - пробка сливная

Перепускной клапан перепускает неочищенное масло в главную магистраль, минуя фильтрующий элемент, при низкой температуре масла или значительном засорении фильтрующих элементов при перепадах давления на элементах 245,8... 294,2 кПа (2,5... 3,0 кгс/см2).

Фильтр центробежный масляный (рис. 33) — с активно-реактивным приводом ротора, установлен на передней крышке блока цилиндров с правой стороны двигателя. Ротор 3 (рис. 34) в сборе с колпаком 2 приводится во вращение струёй масла, вытекающей из тангенциальной щели в оси 11 ротора, а также реактивными силами, возникающими при входе масла в тангенциальные каналы ротора.

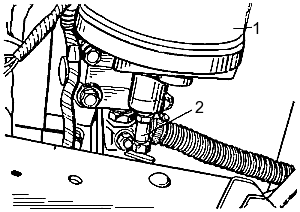

Рис. 33. Установка центробежного фильтра: 1 - фильтр центробежный масляный; 2 - кран включения масляного радиатора

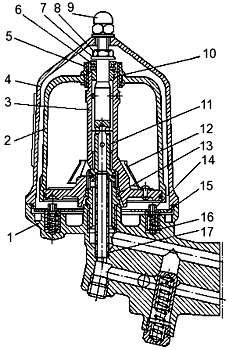

Рис. 34. Центробежный масляный фильтр: 1 - корпус; 2 -колпак ротора; 3-ротор; 4- колпак фильтра; 5 - гайка крепления колпака ротора; 6 - подшипник шариковый упорный; 7 - шайба упорная; 8 - гайка крепления эотора; 9 - гайка крепления колпака фильтра; 10 - втулка верхняя ротора; 11 - ось ротора; 12 - экран; 13 - втулка нижняя ротора; 14 - палец стопора; 15 - пластина стопора; 16 - пружина стопора; 17 - трубка отвода масла

При работе двигателя масло из радиаторной секции насоса под давлением подается в фильтр, обеспечивая вращение ротора. Под действием центробежных сил механические частицы отбрасываются к стенкам колпака ротора и задерживаются, а очищенное масло через отверстие в оси ротора и трубку 17 поступает в воздушно-масляный радиатор или через сливной клапан в корпусе фильтра, отрегулированный на давление 49,0... 68,7 кПа (0,5... 0,7 кгс/см2), в картер двигателя. Перепускной клапан, установленный в корпусе фильтра, отрегулирован на давление 588,4.. .637,5 кПа (6,0... 6,5 кгс/см2). Чтобы не нарушить балансировку ротора при обслуживании фильтра, на роторе и колпаке нанесены метки, которые необходимо совмещать при его сборке.

Картер масляный стальной штампованный закреплен на нижней плоскости блока цилиндров болтами. Между картером и блоком установлена резино-пробковая прокладка для обеспечения герметичности соединения. В нижней части картера имеется сливная пробка.

Радиатор воздушно-масляный трубчато-пластинчатый, двухрядный, воздушного охлаждения, установлен перед радиатором системы охлаждения двигателя.
