Ведущий вал коробки передач автомобиля КамАЗ
Ведущий вал коробки передач (рис. 130) выполнен заодно с шестерней; его передней опорой является шариковый подшипник, расположенный в расточке коленчатого вала. Полость подшипника заполнена смазкой 158 и уплотнена манжетой.
На задний конец вала с упором в торец шестерни посажены шарикоподшипник 2 и маслонагнетающее кольцо 5, которое от проворачивания на валу застопорено шариком 6. Детали 2 и 5 стянуты кольцевой гайкой 4, которая застопорена раскерниванием пояска в пазы вала.
Маслонагнетающее кольцо на наружной поверхности имеет правую, трехзаходную винтовую нарезку, которая закачивает масло в полость нагнетания.
Осевой ход ведущего вала регулируется набором стальных прокладок 3 (см. рис. 128) толщиной 0,2 и 0,3 мм, устанавливаемых между торцом крышки ведущего вала и наружной обоймой подшипника.

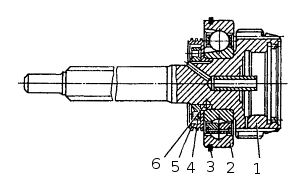

Рис. 130. Ведущий вал в сборе: 1 - вал ведущий; 2 -подшипник шариковый; 3 - кольцо стопорное подшипника; 4 - гайка кольцевая; 5 - кольцо маслонагнетающее; 6 - шарик стопорный
Промежуточный вал коробки передач автомобиля КамАЗ
Промежуточный вал 1 (рис. 131) выполнен заодно с венцами шестерен первой, второй передач и передачи заднего хода. На переднем конце вала напрессованы и закреплены сегментными шпонками 8 шестерни 7 и 6 третьей и четвертой передач и шестерня 3 привода промежуточного вала.

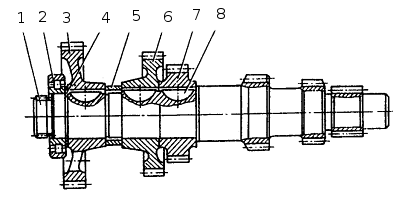

Рис. 131. Промежуточный вал в сборе: 1 - вал промежуточный; 2 - подшипник передний роликовый; 3 - шестерня привода промежуточного вала; 4 - кольцо стопорное; 5 -втулка распорная; 6 - шестерня IV передачи; 7 - шестерня III передачи; 8 - шпонка сегментная
Ведомый вал коробки передач автомобиля КамАЗ
Ведомый вал 16 (рис. 132) в сборе с шестернями и синхронизаторами установлен соосно с ведущим валом. На переднем конце вала посажен подшипник 2 с приставным внутренним кольцом, все шестерни вала установлены на роликовых подшипниках, из которых подшипник шестерни четвертой передачи насыпной, без сепаратора. Шестерни 18 и 7 четвертой и третьей передач в осевом направлении закреплены упорным кольцом 4 с внутренними шлицами, которое установлено в выточке вала таким образом, что его шлицы расположены против шлицев вала, и застопорено от проворачивания подпружиненной замковой шпонкой 21.
По оси вала просверлен канал для подвода смазки по радиальным отверстиям к подшипникам шестерен. Масло в канал подается маслонагнетающим устройством, расположенным на ведущем валу.
Для безударного переключения второй, третьей, четвертой и пятой передач имеется два пальчиковых синхронизатора 3 и 9 инерционного типа.

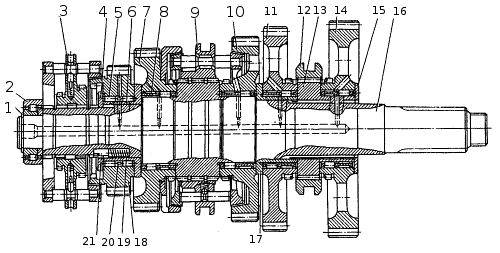

Рис. 132. Ведомый вал в сборе: 1 - кольцо стопорное; 2 - подшипник передний роликовый; 3 - синхронизатор IV и V передач; 4 - кольцо упорное; 5-ролики подшипника IV передачи; 6 - втулка шестерни IV передачи; 7 - шестерня III передачи; 8 - подшипник роликовый; 9 - синхронизатор II и III передач; 10 - шестерня II передачи; 11 - шестерня заднего хода: 12 - муфта включения I передачи и заднего хода; 13 - втулка шестерни I передачи; 14 - шестерня I передачи; 15 - шайба упорная; 16 - вал ведомый; 17 - втулка шестерни заднего хода; 18 - шестерня IV передачи; 19 -пружина: 20 - втулка промежуточная; 21 - шпонка замковая
