Инструмент 15
мм.

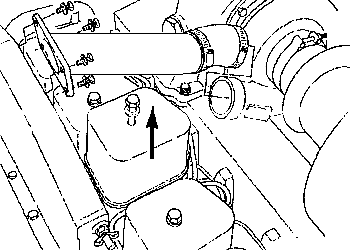

Снимите
крышки клапанов.

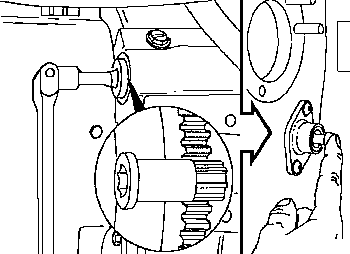

Шарнирный ключ
с квадратным хвостовиком 1/2 дюйма, шестерня 3824591 для проворачивания
коленчатого вала. Установите поршень первого цилиндра в положение верхней
мертвой точки (TDC). Для этого медленно проворачивайте коленчатый вал двигателя

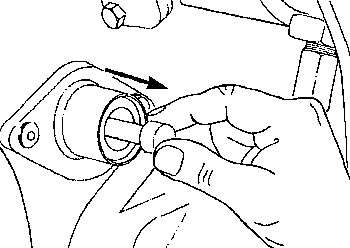

с помощью шестерни 3824591, одновременно нажимая на палец фиксации верхней
мертвой точки. При установке шестерни в картер маховика, она входит в зацепление
с зубчатым венцом маховика, после чего коленчатый вал можно проворачивать
вручную при помощи шарнирного или храпового ключа с квадратным хвостовиком 1/2
дюйма.

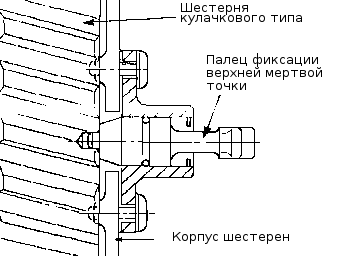

Как только палец войдет в зацепление с шестерней кулачкового вала газораспределительного механизма, поршень первого цилиндра установится в положение верхней мертвой точки (TDC) на такте сжатия.
Внимание! Во избежание поломки пальца или
двигателя, не забудьте после установки поршня в положение верхней мертвой точки
вывести палец из зацепления с шестерней.
Плоский калибр: для впускных
клапанов: 0,254 мм [0.010 IN], для выпускных клапанов: 0,508 мм [0.020
IN]
ЗАМЕРИТЬ
линейный или временный параметр. Регулирование зазоров производите на холодном
двигателе - ниже 60 ° С [140 ° F],
Примечание: При правильно отрегулированных зазорах калибр входит между стержнем клапана и коромыслом с некоторым сопротивлением.
