Замена крышки впускного коллектора и прокладка
Подготовительные операции:
- Снимите топливопроводы высокого давления.
- Отсоедините устройство облегчения пуска двигателя, если оно имеется.
- Снимите соединительный воздушный патрубок (промышленные двигатели).
Инструмент 10
мм. Снимите крышку коллектора и прокладку.
Примечание: Во
избежание попадания инородных частиц в камеру сгорания закройте отверстие впуска
воздуха.

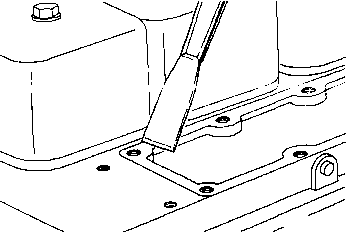

Очистите
привалочную поверхность.
Примечание: Не допускайте попадания
прокладочного и прочего материала в отверстие впуска воздуха.

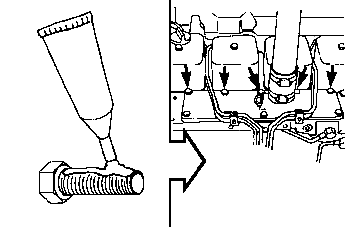

Примечание: Показанные на рисунке отверстия - сквозные, поэтому их необходимо герметизировать, для чего нанесите на болты некоторое количество герметика на основе жидкого тефлона.

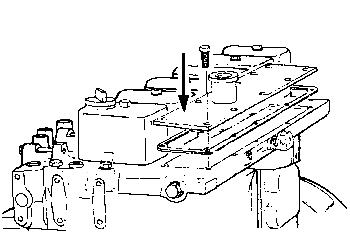

Инструмент 10 мм. Установите крышку и новую
прокладку.
Крутящий момент затяжки: 24 Н ּ м [ 18ft-1b]

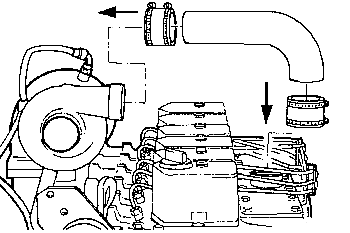

Установите впускной воздухопровод и подсоедините устройство облегчения пуска двигателя, если оно имеется.

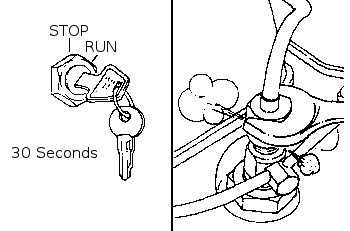

Установите и прокачайте топливопроводы высокого давления.
