Дренажный топливопровод форсунок

Подготовительные операции:

• Очистите от грязи.

 Инструмент 10 мм

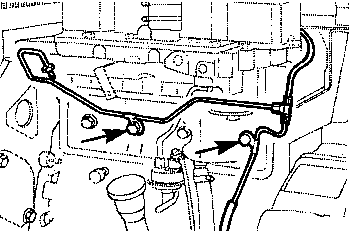

Выверните болт крепления дренажного топливопровода форсунок.

 Инструмент 10 мм

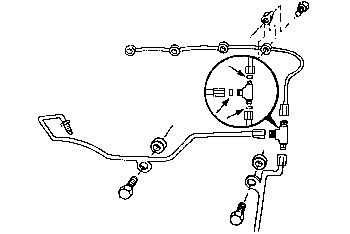

 Выверните болты крепления соединения типа "банджо" и уберите кольцевые прокладки.

 Инструмент 17 мм

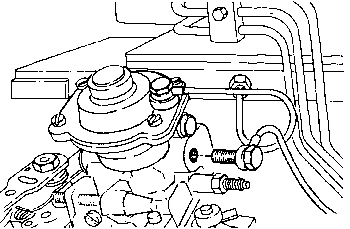

 Отсоедините крепление дренажного топливопровода от ТНВД.

Примечание: Используйте новые уплотняющие прокладки и кольца.
Установку на место дренажного топливопровода форсунок производите в порядке, обратном демонтажу.
 Крутящий момент затяжки:

• (болт крепления соединения "банджо") 15 Н ּ м [11 ft-lb]
• (накидные гайки) 9 Н ּ м [ 7 ft-lb]
• (болт прижима) 24 Н ּ м [18 ft-lb]

Подготовительная операция:

• Очистить топливопровод от грязи.

 Инструмент 10 мм

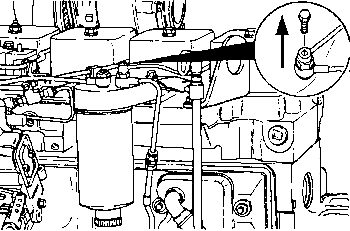

Выверните болт крепления дренажного топливопровода к головке топливного фильтра. Выверните болт крепления к кронштейну.

 Инструмент 10 мм

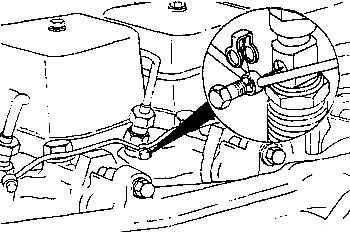

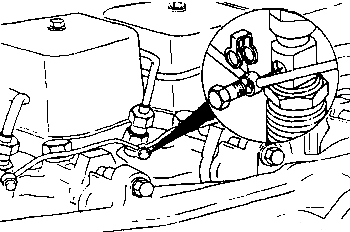

Вывинтите болты крепления топливопровода к форсункам.

Примечание: Поставьте новые уплотнительные шайбы и петлевые прокладки.
 Установку сливного и дренажного топливопроводов производите в обратном порядке.
 Крутящий момент затяжки:

• (болт крепления соединения "банджо")  15 Н ּ м [11ft-lb]
• (фитинг "банджо") 9 Н ּ м [ 7 ft-lb]
• (болт прижима) 24 Н ּ м [18 ft-lb]
