Проверка и регулировка тепловых зазоров в газораспределительном механизме двигателя КамАЗ

Тепловые зазоры в механизме газораспределения регулируйте на холодном двигателе не ранее чем терез 30 мин после его останова.

При регулировании тепловых зазоров коленчатый вал устанавливайте последовательно в положения I, II, III, IV (табл. 3), которые определяются поворотом коленчатого вала относительно начала впрыскива-топлива в первом цилиндре на угол, указанный в таблице. При каждом положении регулируйте одновременно зазоры клапанов двух цилиндров в порядке работы: 1—5—4—2—6—3—7—8.

Таблица 3. Углы  поворота коленчатого вала относительно начала впрыскивания топлива в первом цилиндре при регулировании тепловых зазоров

Параметр Значение параметра при положениях коленчатого вала
I II III V
Уголповорота коленчатого вала 60° 240° 420° 600°
Цилиндры регулируемых клапанов 1; 5 4; 2 6; 3 7; 8

Регулируйте тепловые зазоры в следующем порядке:

  • снимите крышки головок цилиндров;
  • проверьте момент затяжки и при необходимости втяните болты крепления головок цилиндров;
  • установите фиксатор маховика в нижнее поение;
  • снимите крышку люка в нижней части картера пления;
  • вставляя ломик в отверстия на маховике, проворачивайте коленчатый вал до тех пор, пока фиксатор не войдет в зацепление с маховиком;
  • проверьте положение меток на торце корпуса муфты опережения впрыскивания топлива и фланце ведущей полумуфты привода топливного насоса высокого давления. Метки должны находиться в верхнем положении. Если риски находятся внизу, выверите фиксатор из зацепления с маховиком, проверни коленчатый вал на один оборот, при этом фиксатор ен войти в зацепление с маховиком;
  • установите фиксатор маховика, в верхнее положение;
  • проверните коленчатый вал по ходу вращения (против часовой стрелки, если смотреть со стороны маховика) на угол 60° (поворот маховика на угловое стояние между двумя соседними отверстиями соответствует повороту коленчатого вала на 30°), т. е. в положение I. При этом клапаны 1-го и 5-го цилиндров закрыты (штанги клапанов легко проворачиваются от руки);
  • проверьте момент затяжки гаек крепления стоек коромысел регулируемых цилиндров и при необходимости затяните их;
  • проверьте щупом зазор между носками коромысел и торцами стержней клапанов 1-го и 5-го цилиндров. Щуп толщиной 0,3 для впускного и 0,4 для выпускного клапанов должен входить с усилием (передние клапаны правого ряда цилиндров впускные, левого ряда — выпускные);
  • для регулирования зазора приспособлением И801.14.000 (рис. 63) ослабьте гайку регулировочного винта, вставьте в зазор щуп и, вращая винт отверткой 2, установите требуемый зазор. Придерживая винт отверткой, затяните гайку и проверьте величину зазора;
  • дальнейшее регулирование зазоров в клапанном механизме проводите попарно в цилиндрах 4 и 2 (положение II), 6 и 3 (положение III), 7 и 8 (положение IV), проворачивая коленчатый вал по ходу вращения каждый раз на 180° (см. табл. 3);
  • пустите двигатель и проверьте его работу, при правильно отрегулированных зазорах стука в клапанном механизме не должно быть;
    установите крышки люка картера сцепления и головок цилиндров.

Рис. 63. Регулирование тепловых зазоров приспособлением И801.14.000: 1 - ключ; 2 — отвертка

Для смены фильтрующих элементов фильтра тонкой очистки топлива:

  • выверните на два-три витка сливные пробки 10 (см. рис. 32) и слейте топливо из фильтра, затем вверните пробки;
  • выверните болты крепления колпаков фильтра, снимите колпаки (рис. 64) и удалите загрязненные фильтрующие элементы;
  • промойте колпаки дизельным топливом;
  • установите в каждый колпак новый фильтрующий элемент;
  • установите колпаки с элементами и затяните болты;
  • пустите двигатель и убедитесь в герметичности фильтра.

Рис. 64. Обслуживание фильтра тонкой очистки топлива

Подтекание топлива устраните подтяжкой болтов крепления колпаков.

Для технического обслуживания фильтра грубой очистки топлива:

  • слейте топливо из фильтра, ослабив сливную пробку 1 (см. рис. 36);
  • выверните четыре болта 7 крепления стакана к корпусу фильтра и снимите стакан 2 вместе с фланцем 8;
  • выверните фильтрующий элемент из корпуса;
  • промойте сетку фильтрующего элемента и полость стакана бензином или дизельным топливом, продуйте сжатым воздухом;
  • наденьте на фильтрующий элемент уплотнительную шайбу, распределитель 6 и вверните фильтрующий элемент в корпус;
  • установите стакан фильтра и закрепите его болтами;
  • затяните сливную пробку;
  • убедитесь в отсутствии подсоса воздуха через фильтр на работающем двигателе; при необходимости устраните подтягиванием болтов крепления стакана к корпусу.

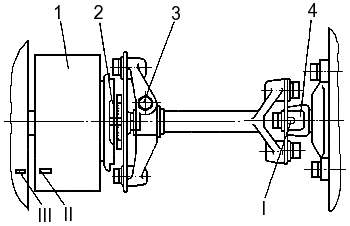

Рис. 65. Установка начала впрыскивания топлива в первом цилиндре двигателя по меткам: 1 - муфта автоматическая опережения впрыскивания; 2 - полумуфта ведомая; 3 -болт стяжной; 4 - фланец задний ведущей полумуфты; I - метка на заднем фланце полумуфты; II - метка на муфте опережения впрыскивания; III - метка на корпусе топливного насоса высокого давления

Для двигателей 740.11-240 проверка e регулировка угла опережения впрыскивание-топлива производится с помощью моментоскопа!

Установка моментоскопа приведена на рис. 65-b. Схема нумерации цилиндров двигателя и расположения секций топливного насоса высокого давлений (ТНВД) приведены на рисунке 65-b.

  1. Отсоедините трубку высокого давления восьмой секции ТНВД.
  2. На штуцер восьмой секции установите моментоскоп   согласно   рисунков.
  3. Рычаг управления регулятором переведите в среднее положение.
  4. Заполните стеклянную трубю моментоскопа топливом, вращая коленчаты вал   двигателя.
  5. Переведите фиксатор в глубокий паз медленно поворачивайте коленчатый вал двигателя по ходу вращения до моменте начала движения топлива в стеклянной трубке моментоскопа. Если в этот момент фиксатор войдет в паз маховика, то угол опережения впрыскивания топлива установлено правильно.
    При этом допускается несовпадение (S) не более 2 мм метки на фланце ведомое полумуфты и указателя на корпусе ТНВД сторону опережения впрыскивания топливе (см. рис. 65-а). Фиксатор переведите в верхнее положение.
  6. Если паз на маховике двигателя не дошел до фиксатора, а движение топлива в стеклянной трубке началось, ослабьте болт крепления ведомой полумуфты и доведите паз маховика до фиксатора, затянуте болты. Фиксатор переведите в верхнее положение. Проверьте точность установки угла согласие п. 5.
  7. Если фиксатор вошел в паз на маховике а движение топлива в трубке не началось то ослабьте болты крепления ведомой полумуфты и медленно поворачивайте кулачковый вал ТНВД за фланец ведомой полумуфты (для двигателей с МОВТ за муфту опережения) по ходу вращения до моменте начала движения топлива в стеклянной трубке моментоскопа. Закрепите болты и повторите действия по п 5.Фиксатор переведите в верхнее положение.

Рис. 65-а. Установка угла опережения впрыскивания топ-ливадвигателейс муфтой опережения впрыскивания топлива 1 - корпус ТНВД; 2 - автоматическая муфта опережения впрыскивания топлива; 3 - полумуфта ведомая; 4 -вал привода; 5 - полумуфта ведущая; 6 - стяжной болт; 7 - шпонка; 8 - фланец центрирующий; 9 - втулка центрирующая; 10, 11 - пакет пластин; 12 -болт.

Рис. 65-b. Схема нумерации цилиндров двигателя и расположения секцийтопливного насоса высокого давления: 1 - двигатель; 2 - топливный насос высокого давления: 3 - маховик.

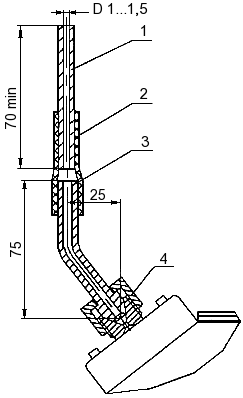

Рис. 65-с. Схема установки моментаскопа: 1 - стеклянная трубка; 2 - переходная трубка; 3 -отрезок топливопровода высокого давления; 4 - накидная гайка.

Для проверки и регулирования угла опережения впрыскивания   топлива:

  1. Проверните коленчатый вал ломиком за отверстие на маховике через люк в нижней части картера сцепления до совмещения меток на корпусе топливного насоса высокого давления и автоматической муфте опережения впрыскивания   топлива   (рис. 65).
  2. Проверните коленчатый вал двигателя ш полоборота против хода вращения (по часовой стрелке, если смотреть со стороны маховика).
  3. Установите фиксатор маховика в нижнее положение и проворачивайте коленчатый вал по ходу вращения до тех пор, пока фиксатор не войдет в паз маховика. Если в этот момент метки на корпусах топливного насоса и автоматической муфты совместились, то угол опережения впрыскивания установлен неправильно: фиксатор переведите в верхнее положение.
  4. Если  метки  не  совместятся:
       — ослабьте верхний болт 3 ведомой телумуфты привода, поверните коленчатый вал по ходу вращения и ослабьте второй болт;
       — разверните муфту опережения впрыскивания топлива за фланец ведомой полумуфты привода в направлении, обратном ее вращению, до упора болтов в стенки пазов (рабочее вращение муфты правое, если смотреть со стороны   привода);
       — опустите фиксатор в нижнее положение и поворачивайте коленчатый вал двигателя по ходу вращения до совмещения фиксатора пазом маховика;
       — медленно поворачивайте муфту опережения впрыскивания топлива за фланец ведомой полумуфты привода только в направлении вращения до совмещения меток на корпусах насоса и муфты опережения впрыскивания. Закрепите верхний болт полумуфты привода, установите фиксатор в верхнее положение, поверните коленчатый вал и закрепите второй болт.
  5. Проверьте правильность установки угла опережения впрыскивания, как указано в п. 3.
    Для смазывания автоматической муфты опережения впрыскивания топлива используйте масло, применяемое для двигателя. На корпусе муфты имеются два отверстия, закрытые винтами с уплотнительными шайбами — масло залейте через верхнее отверстие до появления его из нижнего.
