Тормозные механизмы (рис. 285) установлены на всех шести колесах автомобиля КамАЗ, основной узел тормозного механизма смонтирован на суппорте 2, жестко связанном с фланцем моста. На эксцентрики осей 1, закрепленные в суппорте, свободно опираются две тормозные колодки 7 с прикрепленными к ним фрикционными накладками 9, выполненными по серповидному профилю в соответствии с характером их износа. Оси колодок с эксцентричными опорными поверхностями позволяют при сборке тормозных механизмов правильно сцентрировать колодки относительно тормозного барабана. Тормозной барабан крепится к ступице колеса пятью болтами.
При торможении колодки раздвигаются S-образным кулаком 12 и прижимаются к внутренней поверхности барабана. Между разжимным кулаком 12 и колодками 7 установлены ролики 13, снижающие трение и улучшающие эффективность торможения. В отторможенное состояние колодки возвращаются четырьмя оттяжными пружинами 8.
Разжимной кулак 12 вращается в кронштейне 10, прикрепленном к суппорту болтами. На этом кронштейне устанавливается тормозная камера. На конце вала разжимного кулака установлен регулировочный рычаг 14 червячного типа, соединенный со штоком тормозной камеры при помощи вилки и пальца. Щиток, прикрепленный болтами к суппорту, защищает тормозной механизм от грязи.

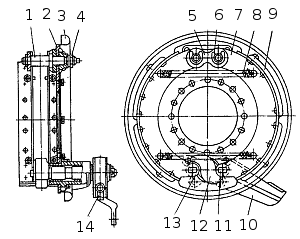

Рис. 285.
Тормозной механизм: 1 - ось колодки; 2 -суппорт; 3 - щиток; 4 - гайка оси; 5 -
накладка осей колодок; 6 - чека оси колодки; 7 - колодка тормозная; 8 - пружина;
9 - накладка фрикционная; 10-кронштейн разжимного кулака; 11 - ось ролика; 12 -
кулак разжимной; 13 - ролик; 14 - рычаг регулировочный
