Замена водяного охладителя наддувочного воздуха и прокладка
Подготовительные операции:
- Отсоедините устройство облегчения пуска двигателя, если оно имеется.
- Снимите соединительный воздушный патрубок.
- Снимите топливопроводы высокого давления.
- Слейте 2 литра [2.1 U.S.Quarts] охлаждающей жидкости.

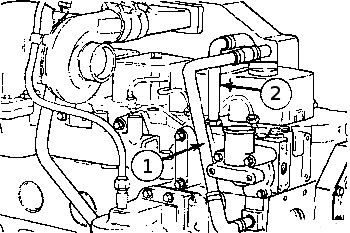

Инструмент 8
мм. Снимите трубопроводы подачи (1) и отвода (2) охлаждающей жидкости.

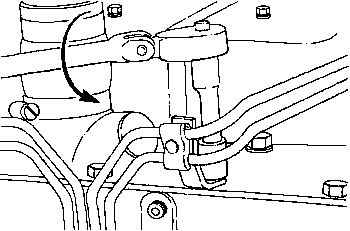

Снимите топливопроводы высокого давления.

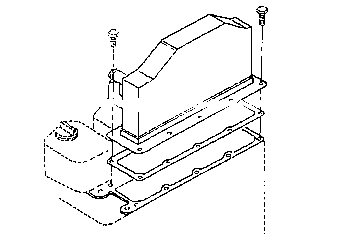

Инструмент 10
мм. Снимите корпус водяного охладителя и прокладку. Во
избежание попадания инородных частиц в отверстие впуска воздуха заглушите
отверстие чистой ветошью.

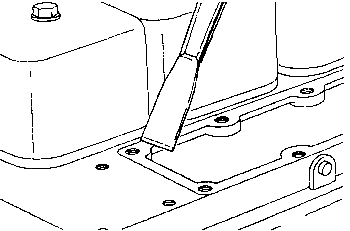

Очистите
привалочную поверхность.
Примечание: Не допускайте попадания
прокладочного и прочего материала в отверстие впуска воздуха.

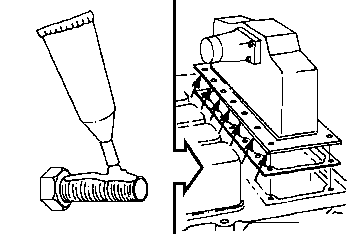

Примечание: Показанные на рисунке отверстия — сквозные,
поэтому их необходимо герметизировать, для чего нанесите на болты некоторое
количество герметика на основе жидкого тефлона. Установите корпус охладителя с
новой прокладкой.
Крутящий момент затяжки: 24 Н ּ м [18ft-lb]

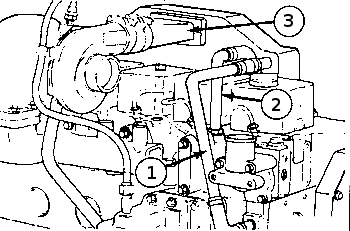

Инструмент 8
мм. Установите трубопроводы подачи (1) и отвода (2) охлаждающей жидкости.
Установите соединительный патрубок (3).
Установите и прокачайте
топливопроводы высокого давления. Крутящий момент
затяжки: 8 Н ּ м [6ft-lb]

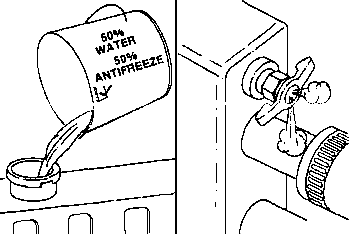

Внимание! Во избежание образования воздушных пробок
систему следует заполнять медленно. Проверьте, чтобы были открыты вентиляционные
краны, через которые должен выходить воздух.
Заполните систему охлаждения смесью 50% воды и 50% концентрата этиленгликолиевого антифриза.
