Воздушный охладитель наддувочного воздуха

Проверка герметичности воздушного охладителя наддувочного воздуха

Примечание: За долговечность и надежность работы воздушного охладителя наддувочного воздуха отвечают изготовители транспортных средств и изготовители комплектующих, тем не менее, на станциях технического обслуживания можно проверить следующее.

Проверка давления воздуха во впускном коллекторе

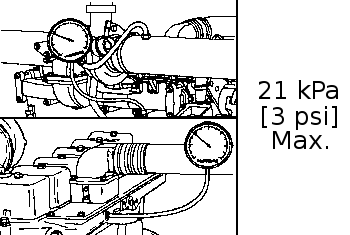

Установите манометр, номер по каталогу ST-1273, на выпускном патрубке турбокомпрессора.

Установите другой манометр, номер по каталогу ST-1273, на впускном коллекторе.

Пустите двигатель, доведите частоту вращения коленчатого вала до номинального значения под нагрузкой. Запишите показания двух приборов.

Если разность давлений превышает 21 кПа [3 psi], то проверьте, не засорился ли воздушный охладитель наддувочного воздуха. При необходимости прочистите его или замените.

Проверка температуры воздуха во впускном коллекторе

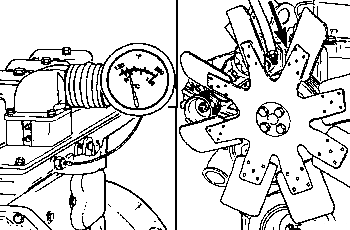

Установите прибор для измерения температуры воздуха на впускном коллекторе. Во избежание ошибочных показаний прибора при проверке заблокируйте привод вентилятора в режиме включения "ON". Для этого установите перемычку на термсдатчике или обеспечьте подачу воздуха из помещения на вентилятор. За информацией о блокировке вентилятора обращайтесь к изготовителю привода вентилятора.

Примечание: На некоторых грузовых автомобилях имеется ручной выключатель с блокировкой вентилятора.

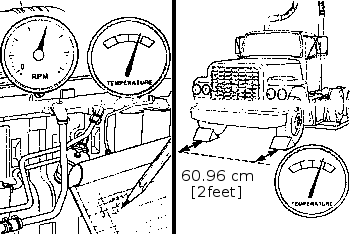

Пустите двигатель и дайте ему поработать с номинальной частотой вращения коленчатого вала под нагрузкой.
Запишите показания прибора о температуре воздуха во впускном коллекторе.
Замерьте температуру окружающего воздуха на расстоянии не менее двух футов от транспортного средства.
Максимальная разница температур не должна превышать 25 ° С [45 °Р].

Если разница температур превышает 25 ° С [45 ° F], проверьте воздушный охладитель наддувочного воздуха на наличие грязи на его ребрах, при необходимости очистите их, а если это не решает проблему, проверьте не засорился ли охладитель изнутри.

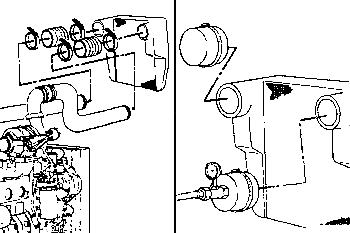

 Инструмент 3824556. Для того, чтобы проверить воздушный охладитель на наличие трещин в трубках или соединительной пластине, отсоедините от охладителя шланги для подвода и отвода воздуха.

Снимите воздушный охладитель. При помощи приспособления 3824556 установите крышку на выпускное отверстие охладителя. Манометр и трубу подачи воздуха из мастерской подсоедините к впускному отверстию охладителя.

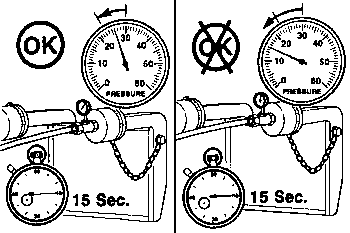

Обеспечьте подачу воздуха в охладитель под давлением 276 кПа [40 psi]. Если в течение 15 секунд падение давления составит не более 35 кПа, то охладитель исправен.

Если падение давления в течение 15 секунд превышает 35 кПа [5psi], воздушный охладитель необходимо отремонтировать или заменить. В случае необходимости ремонта см. инструкцию изготовителя воздушного охладителя.

Примечание: Для определения места утечки воздуха в охладителе можно использовать бачок испытания на герметичность.
