Замена элемента охладителя масла и прокладки
Подготовительные операции:
- Слейте охлаждающую жидкость.
- Снимите масляный фильтр.
Очистите от
грязи и пыли всю поверхность вокруг охладителя масла.

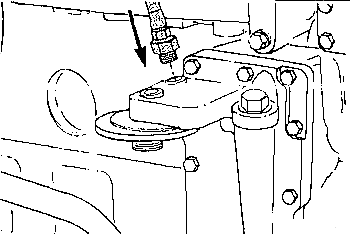

Инструмент 16
мм. Отсоедините подводящий маслопровод турбокомпрессора от головки масляного
фильтра.

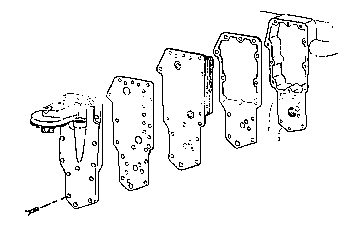

Инструмент 10
мм. Снимите крышку охладителя, элемент и прокладки.

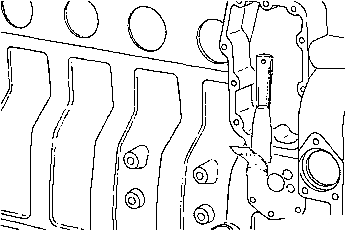

Очистите привалочную поверхность.

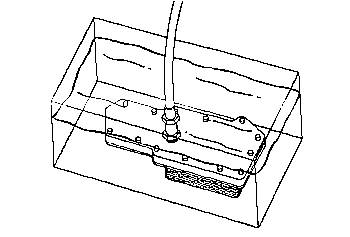

Для проверки герметичности подайте давление на элемент до 690 кПа [100 psi].

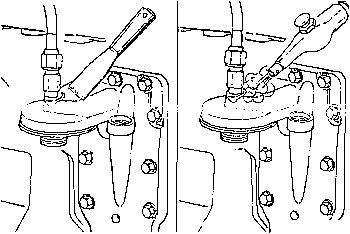

Инструмент 10
мм. На болке цилиндров соберите прокладку охладителя, элемент, прокладку крышки
охладителя и крышку охладителя.

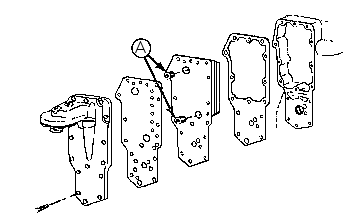

Примечание: Не забудьте
извлечь транспортные заглушки из нового элемента охладителя.
Крутящий момент
затяжки: 24 Н ּ м [18 ft-lb]

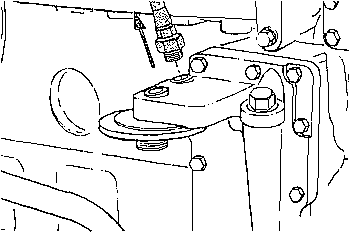

Инструмент 16
мм. Подсоедините питающий маслопровод турбокомпрессора. Крутящий момент
затяжки: 35 Н ּ м [26 ft-lb]

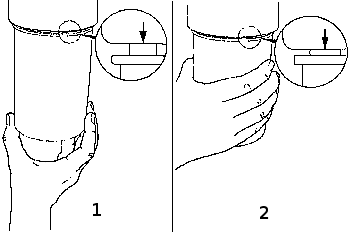

Установите новый масляный фильтр.

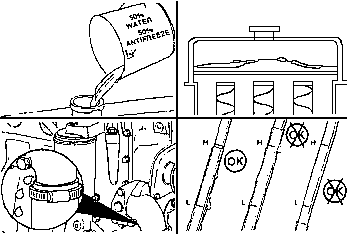

Внимание! Во избежание образования воздушных пробок
систему охлаждения следует заполнять медленно. Проверьте, чтобы были открыты
вентиляционные краны, через которые должен выходить воздух.
Заполните систему охлаждения и пустите двигатель, проверьте герметичность.
Остановите двигатель и проверьте уровень охлаждающей жидкости и масла.
