Ремонт коробки передач автомобиля КамАЗ

Для разборки верхней крышки коробки передач

  • отверните гайки и снимите опоры рычага переключения передач, выньте стаканы 2 (см. рис 134), пружины 3 и шарики 5 фиксаторов;
  • расшплинтуйте и выверните, установочные, винты 4 (см. рис. 133) крепления вилок и головок штоков, выбейте три заглушки 1, выньте штоки переключения передач, выбейте заглушки замка штоков, выньте шарики 1 (см. рис. 134) из крышки и штифт 4 замкового устройства из среднего штока; отверните стакан пружины и выньте пружину 1 (см. рис. 135), предохранитель 2 и втулку предохранителя.


Сборку производите в последовательности, обратной разборке, учитывая следующие особенности:

  • при установке шестерен в коробку передач без их замены не разукомплектовывайте приработанные друг к другу шестерни;при установке шестерен из числа запасных частей необходимо сопрягаемые шестерни скомплектовать по пятну контакта и уровню шума на зубообкатных станках. Расположение пятна контакта должно соответствовать рис. 152. Желательно расположение пятна контакта в зоне делительной окружности.
    При проверке пар шестерен на зубообкатных станках с торможением и без торможения ведомой шестерни шум должен быть ровным, низкого тона, без постукивания и скрежета. Шум высокого тона не допускается:
  • для установки заднего подшипника промежуточного вала со стаканом на вал, установленный в коробку передач и поджатый передней крышкой, используйте съемник И801.31.000. Для этого установите на наконечник 4 (рис. 153) шайбу 8, пропустите болты 9 через отверстия в стакане, вверните их в резьбовые отверстия на картере коробки передач до упора. Упираясь шайбой 8 в подшипник, вворачивайте винт 6 в плиту 5 до полной установки стакана с подшипником;
  • при сборке ведомого вала обратите внимание на правильность установки втулок 6, 17 и 13 подшипников (см. рис. 132). Отверстия на втулках должны быть совмещены с радиальными отверстиями на соответствующих шейках ведомого вала; при сборке насыпного подшипника шестерни четвертой передачи должно быть заложено 88 роликов в два ряда с установкой между рядами промежуточной втулки 20; при установке переднего подшипника 2 ведущего вала приставное кольцо должно быть установлено внутрь к торцу вала;
  • при напрессовке шестерни 3 (см. рис. 131) привода промежуточного вала коробки передач и шестерни промежуточного вала делителя их необходимо нагреть до температуры 90 °С;
  • обратите внимание на исправность синхронизаторов коробки передач и делителя. Статическое усилие вывода кареток из нейтрального положения должно быть для обоих синхронизаторов основной коробки 275...373 Н (28...38 кгс), для синхронизатора делителя 589...687 Н (60...70 кгс). Блокирующие фаски картера и пальцев не должны иметь следов значительного износа.

Рис. 152. Расположение пятна контакта

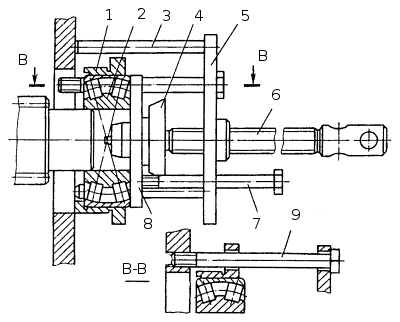

Рис.153.Приспоссблениедляустановкизаднегоподшипнию промежуточного вала: 1 - стакан; 2 - подшипник; 3 - упсс -- наконечник; 5 - плита; 6 - винт; 7, 9 - болты; 8 — шайба

После сборки ведомого вала коробки передач торцовые зазоры по ступицам шестерен первой, второй, третьей передач и передачи заднего хода должны быть в пределах 0,27...0,4 мм; по ступице шестерни четвертой передачи — 0,265 ... 0,515 мм. Торцовый зазор по ступице ведущей шестерни ведущего вала делителя коробки передач должен быть в пределах 0,375...0,715 мм;

  • перед стыковкой делителя с коробкой передач отрегулируйте зазор между сухарем вилки переключения передач делителя и кареткой синхронизатора;
  • при установке крышек подшипников ведущих валов кробки передач и делителя, а также крышки ведомого вала обеспечьте минимальные люфты валов подбором регулировочных прокладок, для этого: замерьте с точностью 0,05 мм абсолютный размер а (рис. 154) от торца наружного кольца подшипника 6 до плоскости картера 4 при запрессованном до упора подшипнике 6.

Для крышек ведущих валов коробки передач модели 14 и делителя для крышки ведомого вала коробки передач положите на привалочную поверхность крышки 2 уплотнительную прокладку 3, замерьте с точностью 0,05 мм размер b, определите необходимую суммарную толщину с регулировочных прокладок 1, которая должна быть меньше разности (b-с) на 0,2...0,4 мм. Подобрав нужное количество регулировочных прокладок, установите крышку.

Крышку ведущего вала основной коробки передач модели 15 устанавливайте без уплотнительных прокладок, при этом размер d от привалочной поверхности крышки до регулировочных прокладок обеспечьте d=(a...a+0,1) подбором количества регулировочных прокладок;

  • перед установкой крепежных деталей и крышек применяйте герметики в порядке, изложенном в приложении;
  • смажьте рабочие кромки уплотнительных манжет ведущего и ведомого валов, поверхности трения золотников крана переключения и воздухораспределителя, клапана включения делителя, а также манжеты механизма переключения передач делителя смазкой 158.

После сборки при вращении ведущего вала от руки валы и шестерни коробки передач должны свободно (без заеданий) вращаться как при нейтральном положении рычага переключения передач, так и при любой включенной передаче (независимо от включенной передачи в делителе коробки передач).

Фиксаторы штоков всех передач должны четко фиксировать штоки в нейтральном положении и в положении включенной передачи. Передача заднего хода и первая передача должны включаться только при отжатом предохранителе заднего хода, установленном в верхней крышке.

Одновременное включение двух передач и течь масла из коробки передач не допускаются.

При вращении вала вилки выключения сцепления от руки муфта выключения сцепления должна свободно- (без заеданий) перемещаться по всей длине направляющей крышки ведущего вала.

Проверьте на герметичность соединения воздухопроводов пневмосистемы управления делителем, установленной на коробке передач модели 15, сжатым воздухом под давлением 588 кПа (6 кгс/см2), подведенным к редукционному клапану; при этом используйте технологический кран управления делителем; в обоих положениях крана управления делителем и выжатом до упора (ход 6 мм) клапане включения делителя допускается падение давления в воздушном баллоне не более 147 кПа (1,5 кгс/см2) в течение 40 с.

Отрегулируйте зацепление зубчатых муфт синхронизатора делителя.
