Для разборки промежуточного вала
Для разборки промежуточного вала нужно:
- установить вал на верстак, раскернить и отвернуть гайки 1, 12 (рис. 162), снять шайбы 2;
- съемником (рис. 163) снять с вала 4 (см. рис. 162) подшипник 3, а съемником (рис. 164) — внутреннее кольцо подшипника 10 (см. рис. 162);
- снять шайбы 13 и зубчатое колесо 8 первой передачи промежуточного вала с роликами 9 и распорной втулкой 7;
- снять с вала зубчатое колесо 5 постоянного зацепления с муфтой 6;
снять с зубчатого колеса 5 муфту 6 включения первой передачи.

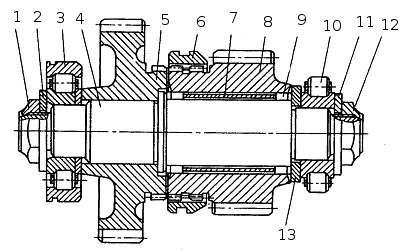

Рис. 162. Вал промежуточный раздаточной коробки: 1,12—гайки; 2, 11, 13—шайбы; 3—подшипник; 4—вал промежуточный; 5— зубчатое колесо постоянного зацепления; 6 — муфта; 7 — втулка: 8 — зубчатое колесо первой передачи; 9—ролики подшипника; 10—внутреннее кольцо подшипника

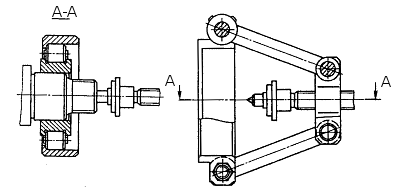

Рис. 163. Снятие внутреннего кольца заднего подшипника промежуточного вала

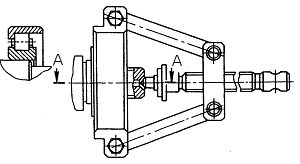

Рис. 164. Снятие внутреннего кольца переднего подшипника промежуточного вала
Рис. 165. Дифференциал раздаточной коробки: 1 —передняя обойма дифференциала; 2 — гайка; 3 — шарикоподшипник; 4 — втулка шлицевая; 5 — муфта; 6 — ролики; 7 — зубчатое колесо повышающей передачи; 8—втулка распорная; 9—шайба опорная; 10—пластина стопорная; 11, 18—болты; 12—зубчатое колесо привода переднего моста; 13 — зубчатое колесо привода заднего моста; 14 — зубчатое колесо понижающей передачи; 15 — сателлит; 16 — внутреннее кольцо роликоподшипника; 17—кольцо упорное; 19—задняя обойма дифференциала
