Для регулирования зазоров между кареткой синхронизатора делителя и сухарями вилки переключения делителя передач
Для регулирования зазоров между кареткой синхронизатора делителя и сухарями вилки переключения делителя передач снимите крышку 6 (см. рис. 137) смотрового люка картера делителя. Расконтрите и выверните два болта крепления вилки механизма переключения передач в делителе так, чтобы валик 13 с укрепленным на нем рычагом 16 перемещался свободно в осевом направлении, снимите механизм переключения делителя.
Сцентрируйте ведущий вал 2 делителя специальным приспособлением, которое состоит из корпуса с центрирующим устройством и двух зажимных рычагов. Для этого центрирующий конус 9 (рис. 147) вставьте во внутренний конус ведущего вала делителя, закрепив приспособление на картере делителя поворотом зажимных рычагов 11. Установочные штифты 3 при этом центрируют приспособление относительно поверхности В, обеспечив смещение оси вала не более 0,2 мм.

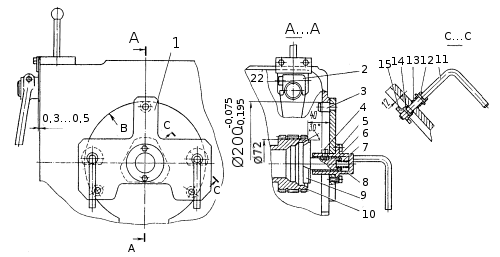

Рис. 147. Приспособление для центрирования ведущего вала делителя передач: 1 - корпус приспособления; 2 - пластина установочная; 3 - штифт установочный; 4 - винт установочный; 5 - болт; 6 - втулка; 7, 13 - пружины; 8 - стакан; 9 - конус центрирующий; 10 - вал делителя ведущий: 11 - рычаг зажимной; 12 - шайба упорная; 14 - штифт; 15 - шайба зажимная
Переместите вилку 14 (см. рис. 137) вправо до упора сухаря 15 в каретку синхронизтора 7. Перемещая валик 18 с закрепленным на нем ычагом 16 вправо, обеспечьте зазор 0,3...0,6 мм, для чего между привалочной плоскостью картера делителя под корпус механизма переключения передач и головкой рычага 16 поместите установочную пластину 2 (см. рис. 147) толщиной 0,3...0,5 мм. Переместите валик до упора головки рычага в пластину. Вверните и законтрите отгибными шайбами болты крепления вилки. Установите на место механизм переключения делителя передач и смотровую крышку 6 (см. рис. 137).
