Для разборки коробки передач
- отсоедините делитель 4 (см. рис. 136) или картер сцепления 38 (см. рис. 128) от коробки передач;
- разберите основную коробку передач в следующем порядке: выверните болты крепления верхней крышки 18 коробки передач и, вворачивая два болта в специальные резьбовые отверстия в крышке (предварительно вывернув из них пробки), снимите ее; отверните гайку 26 крепления фланца карданного вала и снимите фланец 27, снимите передние и задние крышки подшипников ведущего 1, ведомого 35 и промежуточного 33 валов, вворачивая болты крепления в специальные отверстия в крышках (при снятии крышек обращайте внимание на сохранность прокладок); снимите стопорное кольцо 21 подшипника: расстопорите и выверните два болта крепления упорной шайбы 31 заднего подшипника промежуточного вала; съемниками И801.30.000 снимите задний подшипник 22 ведомого вала, для этого используйте захват И801.30.100. (Рис. 148. ).Установите захват 8 на проточку подшипника и стяните гайками 1. Вворачивая винт 4 в траверсу 6 и упираясь наконечником 3 в торец вала, снимите подшипник.
Снимите стакан 28 (см. рис. 128) заднего подшипника вместе с подшипником 30 промежуточного вала. Для снятия подшипника промежуточного вала, упираясь упором 3 (рис. 149) в стенку картера коробки передач, вверните в резьбовое отверстие стакана подшипника до упора два болта 7. Упираясь наконечником 4 в торец вала, вверните винт 6 в плиту 5 до полного снятия подшипника со стаканом.
При снятии из картера коробки передач стакана заднего подшипника промежуточного вала установите технологическую упорную шайбу между венцом шестерни 2-й передачи промежуточного вала и венцом блока шестерни заднего хода (во избежание поломки зубьев венца 2-й передачи). Выньте ведущий 1 (см. рис. 128), ведомый 35 и промежуточный 33 валы коробки передач. Съемником И801.32.000 спрессуйте ось 12 блока шестерен заднего хода.
Для этого рукоятку 2 (рис. 150) установите в крайнее правое положение, ключом вверните винт 1 в ось блока шестерен; затем заверните рукоятку 2 на винте 1 до полного снятия оси блока шестерен.
Выньте блок 14 шестерен (см. рис. 128), подшипники 15 с проставочным кольцом и упорные шайбы 13.

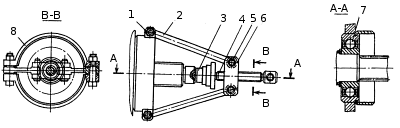

Рис. 148. Снятие заднего подшипника ведомого вала: 1 - гайка; 2 - тяга; 3 - наконечник; 4 - винт; 5 - ось; 6 - траверса; 7 - подшипник; 8 — захват

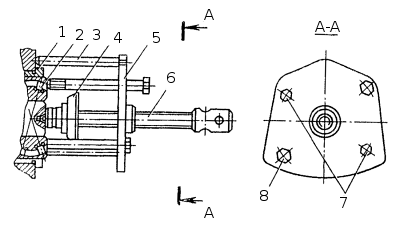

Рис. 149. Приспособление для снятия заднего подшипника промежуточного вала: 1 - стакан; 2 - подшипник; 3 - упор; 4 - наконечник; 5 - плита; 6 - винт; 7,8 — болты

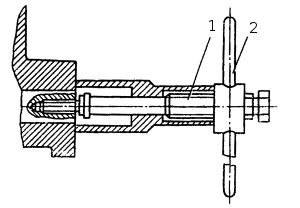

Рис. 150. Съемник оси блока шестерен заднего хода И801.32.000: 1 - винт;
2 — рукоятка
